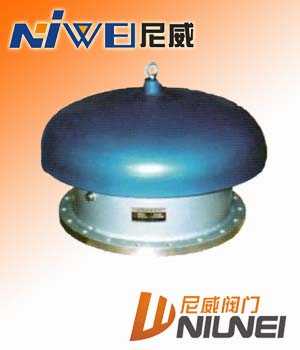

阻火呼吸入孔
阻火呼吸入孔概述:
呼吸入孔與阻火呼吸人孔它以全天候密封結構替代刀口平面密封結構，顯著地提高了密封程度，并以調節吸入閥瓣配重替代彈簧調節來控制吸入閥瓣的關閉，有效地提高了吸入閥瓣開閉的靈活性和可靠性，從而達到了吸入壓力的控制．它與常用的泄壓吸入人孔比較，具有定壓熱排放，定壓吸入，結構合理，密封性能好，安全可靠等優點．
阻火呼吸入孔性能:
| 操作壓力 |
使用溫度 |
工作介質 |
正壓：+1961.2Pa (+200毫米水柱）
負壓：－392.2Pa?。?40毫米水柱)
|
+60℃～30℃ |
汽油、煤油、柴油、芳烴、空氣 |
|
|
阻火呼吸入孔主要零件材料：
| 代號 |
材料編號 |
相應編號 |
代號 |
材料編號 |
相應編號 |
| Ⅰ |
20 |
C1020 |
Ⅳ |
0Cr18Ni11Ti |
321 |
| Ⅱ |
0Cr19Ni9 |
304 |
Ⅴ |
0Cr17Ni14Mo2 |
316 |
| Ⅲ |
00Cr19Ni11 |
304L |
Ⅵ |
00Cr17Ni12Mo2 |
316L |
|
|
阻火呼吸入孔法蘭連接尺寸:
| SHJ406-89 PN2.0MPa (ANSI 159Lb) 單位:mm |
| 公稱通徑 DN |
D |
D1 |
D2 |
b |
N-d |
f |
| 500 |
500 |
635 |
584 |
43 |
20-ф33 |
1.6 |
| 600 |
600 |
749.5 |
692 |
43 |
20-ф36 |
1.6 |
|
| SHJ510-58 PN0.6MPa (Pg 6Kg/cm2) 單位:mm |
| 公稱通徑 DN |
D |
D1 |
D2 |
b |
N-d |
f |
| 500 |
640 |
600 |
570 |
30 |
16-ф23 |
4 |
| 600 |
755 |
705 |
670 |
30 |
20-ф25 |
4 |
| SHJ406-89 PN2.0MPa (ANSI 159Lb) 單位:mm |
| 公稱通徑 DN |
D |
D1 |
D2 |
b |
N-d |
f |
| 500 |
670 |
620 |
585 |
32 |
20-ф25 |
4 |
| 600 |
780 |
725 |
685 |
36 |
20-ф30 |
5 |
|
