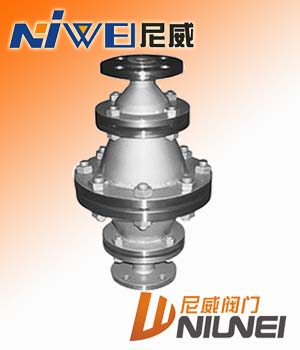

FPA型燃?xì)?span style="color: #ff6600">阻火器
1、燃?xì)?span style="color: #ff6600">阻火器產品用途:
本產品適用于安裝在輸送可燃性氣體如加熱爐燃料氣、天然氣、石油液化氣、煤礦瓦斯排放的管網，也適用于民用煤氣管道，防止在非正常情況下火焰于管道中的逆向傳播，以避免災難性事故的發生。
2、燃?xì)?a href="http://xianlimei.cn/Prolist/T30">阻火器結構特點
2.1本產品是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄作用的原理設計制造的。2.2產品結構示意圖

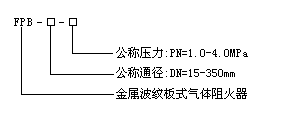

3、燃?xì)?span style="color: #ff6600">阻火器標注示例:

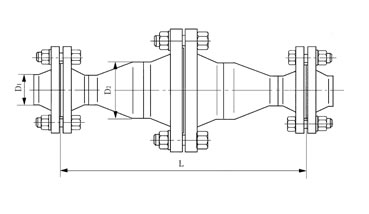

4、燃?xì)?span style="color: #ff6600">阻火器外形及相關尺寸見右圖和下表:
|
型號
|
公稱直徑
DN
|
D1
|
D2
|
L
|
|
PN1.0MPa
|
PN1.6MPa
|
PN2.5MPa
|
PN4.0MPa
|
|
FPB-15
|
15
|
18×3
|
57×3.5
|
330
|
330
|
330
|
330
|
|
FPB-20
|
20
|
25×3
|
57×3.5
|
330
|
330
|
340
|
340
|
|
FPB-25
|
25
|
32×3.5
|
73×4
|
365
|
365
|
375
|
375
|
|
FPB-32
|
32
|
38×3.5
|
73×4
|
375
|
375
|
390
|
390
|
|
FPB-40
|
40
|
45×3.5
|
89×4
|
375
|
375
|
405
|
410
|
|
FPB-50
|
50
|
57×3.5
|
108×4
|
420
|
420
|
445
|
465
|
|
FPB-65
|
65
|
73×4
|
133×4.5
|
485
|
485
|
515
|
520
|
|
FPB-80
|
80
|
89×4
|
159×4.5
|
505
|
505
|
560
|
560
|
|
FPB-100
|
100
|
108×4
|
219×6
|
555
|
555
|
600
|
645
|
|
FPB-125
|
125
|
133×4.5
|
273×8
|
615
|
615
|
670
|
720
|
|
FPB-150
|
150
|
159×4.5
|
325×8
|
665
|
665
|
735
|
800
|
|
FPB-200
|
200
|
219×6
|
377×9
|
940
|
940
|
1015
|
1100
|
|
FPB-250
|
250
|
273×8
|
480×10
|
1030
|
1030
|
1150
|
1265
|
|
FPB-300
|
300
|
325×8
|
529×10
|
1295
|
1295
|
1430
|
1545
|
|
FPB-350
|
350
|
377×9
|
630×12
|
1300
|
1300
|
1430
|
1545
|
注：1、本產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明。
2、對于PN＞4.0MPa的氣體阻火器，本廠也可設計制造。
