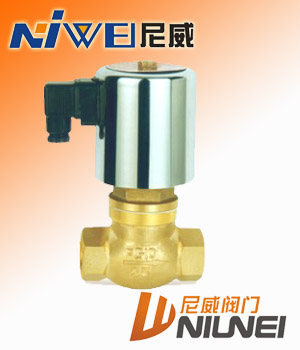

ZQDF黃銅電磁閥
|
ZQDF黃銅電磁閥技術參數：
|
1
|
最高工作壓力
|
0.8MPa
|
|
2
|
工作壓差
|
0～0.8MPa
|
|
3
|
介質
|
液體 氣體 蒸汽 油 <20cst
|
|
4
|
介質溫度
|
≤180℃
|
|
5
|
電壓
|
AC：380V 220V 36V/50HZ DC：24V
|
|
6
|
絕緣等級
|
B級
|
|
7
|
電源允許波動
|
-15%～+10%
|
|
8
|
功率
|
50W
|
|
9
|
響應時間
|
開≤2秒 關≤3秒
|
|
10
|
安裝方式
|
介質流向與電磁閥箭頭保持一致，線圈垂直向上，工作介質清潔無顆粒雜質。
|
ZQDF黃銅電磁閥結構規格參數：
|
型號
|
長L（mm）
|
高H(mm)
|
連接方式
|
材質
|
| ZQDF-15B |
86 |
178 |
G1/2" 內螺紋
|
不銹鋼
|
| ZQDF-20B |
94 |
180 |
G3/4" 內螺紋
|
| ZQDF-25B |
105 |
190 |
G1" 內螺紋
|
| ZQDF-32B |
115 |
210 |
G11/4" 內螺紋
|
| ZQDF-40B |
130 |
223 |
G11/2" 內螺紋
|
| ZQDF-50B |
150 |
228 |
G2" 內螺紋
|
| ZQDF-25FB |
110 |
215 |
法蘭4孔φ13.5孔徑φ85孔距
|
| ZQDF-32FB |
125 |
245 |
法蘭4孔φ17.5孔徑φ100孔距
|
| ZQDF-40FB |
150 |
253 |
法蘭4孔φ17.5孔徑φ110孔距
|
| ZQDF-50FB |
160 |
268 |
法蘭4孔φ17.5孔徑φ125孔距
|
注：常規型密封件為聚四氟乙烯，用氟橡膠密封件訂貨時請在口徑后加“Ｖ”
|
| |
