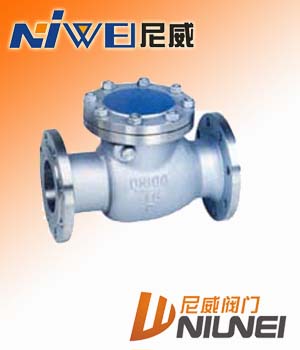

H44H旋啟式止回閥

 旋啟式止回閥概述
　　止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟
或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發(fā)生事故。
　　 適用介質為：水、油品、蒸汽、酸性介質等。

旋啟式止回閥標準：

設計與制造 結構長度 壓力-溫度等級 連接法蘭 試驗與檢驗 GB12236 GB12221 GB9131 JB/T74 HG20604 JB/T74-94 GB9113 HG20592-20635 JB/T9092-1999 GB13927

旋啟式止回閥壓力試驗：

稱壓力 PN(MPa) 試驗壓力(MPa) 適用溫度(℃) 適用介質 強度試驗 密封試驗 WCB Cr5Mo 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti 1.6 2.4 1.8 ≤425 ≤550 ≤220 ≤200 水、油品、蒸汽、酸性介質 2.5 3.8 2.8 4.0 6.0 4.4 6.4 9.6 7.1 10.0 15.0 11.0 - 16.0 24.0 17.6 25.0 37.5 27.5

旋啟式止回閥主要零件材料及性能：

零件名稱 材料編號 閥 體 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 閥 蓋 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 閥 瓣 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 搖 桿 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 閥 座 25 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 銷 軸 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 密封環(huán)、墊片 包覆墊 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

旋啟式止回閥主要技術尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	主要外形尺寸及連接尺寸(mm)								重量 (kg)
		L	D	D1	D2	b-f	z-d	D3	H
1.6	25	160	115	85	65	16-2	4--14	140	130	14
	32	180	135	100	78	16-2	4--18	150	140	16
	40	200	145	110	85	16-2	4--18	160	150	18
	50	230	160	125	100	16-2	4--18	185	160	22
	65	290	180	145	120	18-3	4--18	215	177	26
	80	310	195	160	135	20-3	8-18	235	187	33
	100	3540	215	180	155	20-3	8-18	255	202	39
	125	400	245	210	185	22-3	8-18	285	227	57
	150	480	280	240	210	24--3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	175
	300	750	460	410	375	30-4	12-25	515	382	260
	350	850	520	470	435	34--3	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1150	705	650	608	44--4	20-34	730	560	588
