QZF-89防火呼吸閥性能及特點：
• 防火呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩?br />
• 該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。
• 該閥具有防凍性能，適用于寒冷地區。
一、防火呼吸閥性能及特點：

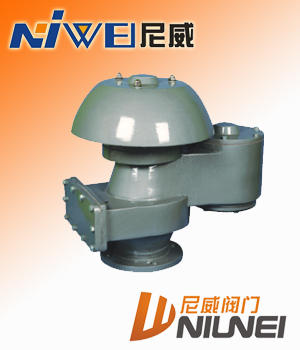

QZF-89型全天候阻火呼吸閥是安裝在固定頂罐上的通風裝置，起減少油品蒸發損耗，控制儲罐壓力及阻止外界火焰?zhèn)魅氲淖饔谩?該閥具有通風量大，泄漏量小，耐腐蝕等特點，并有靜電接地線，使該閥與罐體保持等電位。該閥具有防凍性能，適用于寒冷地區。
二、防火呼吸閥主要技術參數：
| 正壓 |
353Pa （36mmH2O）, 980.7Pa（100mmH2O） |
| 負壓 |
294.2Pa（36mmH2O） |
三、防火呼吸閥零部件材料：
| 閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
| 正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
| 負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
| 環境溫度 ℃ |
-30~60 |
四、防火呼吸閥國標法蘭連接外形尺寸： GB、JB
|
規格
|
安裝尺寸
|
|
|
D |
L
|
H
|
N-d
|
|
DN50
|
Ø110
|
Ø140
|
362
|
360 |
4×14
|
| DN80 |
Ø170 |
Ø185 |
513 |
445 |
4×18 |
|
DN100
|
Ø170
|
Ø205
|
513 |
445
|
4×16
|
|
DN150
|
Ø225
|
Ø260
|
640 |
610
|
8×18
|
|
DN200
|
Ø280
|
Ø315
|
770 |
700
|
8×18
|
| DN250 |
Ø335 |
Ø370 |
918 |
828 |
12×18 |
| DN300 |
Ø395
|
Ø435
|
1050 |
910 |
12×23 |
五、防火呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準
| 規格 |
安裝尺寸 |
| D1 |
D |
L |
H |
N-d |
| 2" |
120.5 |
152 |
362 |
360 |
4×14 |
| 3" |
152.5 |
190 |
513 |
445 |
4×18 |
| 4" |
190.5 |
229 |
513 |
445 |
4×16 |
| 6" |
241.5 |
254 |
640 |
610 |
8×18 |
| 8" |
298.5 |
343 |
770 |
700 |
8×18 |
| 10" |
362 |
406 |
918 |
828 |
12×18 |
| 12" |
483 |
432 |
1050 |
910 |
12×23 |
|
