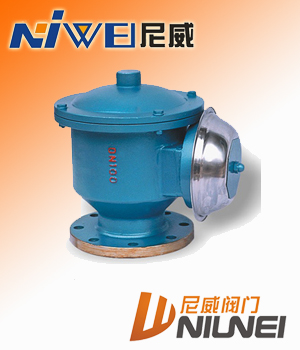

ZFQ-1阻火呼吸閥概述：
ZFQ-1 型全天候阻火呼吸閥。該產品集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在 -35 ℃ -60 ℃的溫度環境中正常工作。
ZFQ-1阻火呼吸閥性能及特點：
殼體選用鑄鋼和鋁合金，耐腐蝕性好；
波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好；
結構簡單，易檢修，安全方便；
ZFQ-1阻火呼吸閥維護與保養：
為了呼吸閥使用安全，應在 3-6 個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。
定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。
在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。
新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈。
|
ZFQ-1阻火呼吸閥主要技術參數：
| A級正壓 |
355Pa (36毫米水柱) |
| 負壓 |
295Pa (30毫米水柱) |
| B級正壓 |
980Pa (100毫米水柱) |
| 負壓 |
295Pa (30毫米水柱) |
| C級正壓 |
1765Pa (180毫米水柱) |
| 負壓 |
295Pa (30毫米水柱) |
|
阻火呼吸閥零部件材料：
| 閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
| 正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
| 負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
| 環境溫度 ℃ |
-30~60 |
| 操作壓力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |
|
|
阻火呼吸閥國標法蘭連接外形尺寸： GB、JB
|
公稱通徑
(mm)
|
安裝尺寸
|
|
D
|
K
|
L
|
H
|
n×φ
|
|
DN25
|
115
|
85
|
160
|
165
|
4×14
|
|
DN32
|
135
|
100
|
180
|
185
|
4×18
|
|
DN40
|
145
|
110
|
190
|
190
|
4×18
|
|
DN50
|
160
|
125
|
220
|
220
|
4×18
|
|
DN80
|
195
|
160
|
270
|
260
|
8×18
|
|
DN100
|
215
|
180
|
310
|
280
|
8×18
|
|
DN150
|
280
|
240
|
380
|
330
|
8×22
|
|
DN200
|
335
|
295
|
450
|
380
|
12×22
|
|
DN250
|
395
|
350
|
520
|
420
|
12×22
|
|
DN400
|
565
|
515
|
670
|
520
|
16×26
|
|
