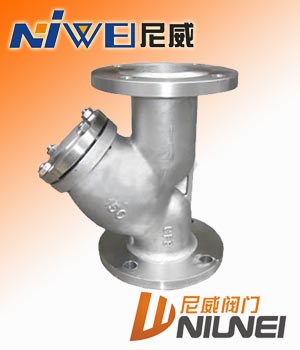

GL41H不銹鋼Y型過濾器
GL41H不銹鋼Y型過濾器概述：
Y型過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。
GL41H不銹鋼Y型過濾器工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
不銹鋼Y型過濾器零件材料：
| 殼體材質 |
碳鋼WCB、 黃銅B62 |
不銹鋼304、316、316L |
| 濾框?yàn)V網材質 |
不銹鋼304、316、316L |
| 密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
| 防爆級別 |
BS5501: IIA、IIB、IIC |
| 環境溫度（℃） |
-30~380 |
-80~450 |
| 公稱壓力（MPa） |
1.6-4.0 |
| 過濾精度（目/in） |
10~300 |
GL41H不銹鋼Y型過濾器連接尺寸：
| 通徑DN |
L |
D |
D1 |
H |
B |
f |
n-φ |
| 15 |
150 |
95 |
65 |
70 |
14 |
2 |
4-φ14 |
| 20 |
150 |
105 |
75 |
70 |
14 |
2 |
4-φ14 |
| 25 |
160 |
115 |
85 |
80 |
14 |
2 |
4-φ14 |
| 32 |
180 |
135 |
100 |
90 |
16 |
3 |
4-φ18 |
| 40 |
200 |
145 |
110 |
100 |
16 |
3 |
4-φ18 |
| 50 |
220 |
160 |
125 |
130 |
16 |
3 |
4-φ18 |
| 65 |
250 |
180 |
145 |
165 |
18 |
3 |
4-φ18 |
| 80 |
280 |
195 |
160 |
195 |
20 |
3 |
8-φ18 |
| 100 |
320 |
215 |
180 |
230 |
20 |
3 |
8-φ18 |
| 125 |
360 |
245 |
210 |
300 |
22 |
3 |
8-φ18 |
| 150 |
430 |
280 |
240 |
335 |
24 |
3 |
8-φ23 |
| 200 |
505 |
335 |
295 |
420 |
26 |
3 |
12-φ23 |
| 250 |
550 |
405 |
355 |
512 |
30 |
3 |
12-φ25 |
| 300 |
680 |
460 |
410 |
580 |
30 |
4 |
12-φ25 |
| 350 |
700 |
520 |
470 |
640 |
34 |
4 |
16-φ25 |
| 400 |
790 |
580 |
525 |
700 |
36 |
4 |
16-φ30 |
| 450 |
850 |
640 |
585 |
790 |
44 |
4 |
20-φ30 |
