| 呼吸閥與阻火器 : ZGB-1波紋型阻火器 |
|
| 產品型號： |

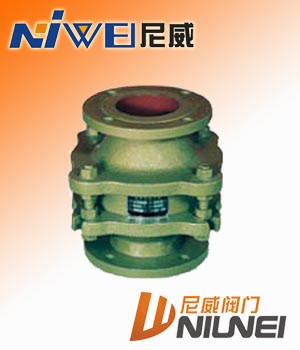

ZGB-1波紋型阻火器 |
| 產品特點： |
ZGB-1新型波紋石油儲罐阻火器是中國石化總公司北京設計院設計新產品,經公安部天津消防科學研究所根據中華人民共和國GB5908-86標準檢測合格,該產品廣泛用于石油儲罐,是防止意外火種侵入罐內,防止意外事故,是儲罐防火的理想產品。 |
|
|
ZGB-1波紋型阻火器
ZGB-1波紋型阻火器概述：
ZGB-1新型波紋石油儲罐阻火器是中國石化總公司北京設計院設計新產品,經公安部天津消防科學研究所根據中華人民共和國GB5908-86標準檢測合格,該產品廣泛用于石油儲罐,是防止意外火種侵入罐內,防止意外事故,是儲罐防火的理想產品。
ZGB-1波紋型阻火器性能及特點：
|
|
• 該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
• 阻火器易檢修，安裝方便，檢查時不用拆卸呼吸閥。耐燒性能合格，耐燒試驗1小時無回火現象。
• 阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
|
|
ZGB-1波紋型阻火器適用范圍：
該阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨、原油等，可與呼吸閥配套使用，又可單獨使用，內浮頂油罐通氣管上，加油站地下油罐通氣管上。
波紋型阻火器維修與保養：
|
|
為了確保阻火器的性能達到安全使用目的，對阻火器應定期性進行檢查，保養。
• 阻火器每半年檢查一次，檢查阻火層芯子是否堵塞，變形，腐蝕等。
• 發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
• 重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
|
|
|
波紋型阻火器零部件材料：
| 閥體材料 |
碳鋼WCB、不銹鋼304、316、 |
| 阻火芯件材料 |
不銹鋼防爆阻火波紋板 |
| 密封件材料 |
耐油石棉橡膠、四氟PTFE |
| 環境溫度 ℃ |
≤480 |
| 公稱壓力(MPa) |
0.6~5.0 |
| 防爆級別 |
BS5501:ⅡA、ⅡB、ⅡC |
|
波紋型阻火器國標法蘭連接外形尺寸： GB、JB
|
規格
|
安裝尺寸
|
| D2 |
D |
L |
H
|
N-d
|
|
DN50
|
Ø110 |
Ø140 |
220 |
235 |
4×14
|
| DN80 |
Ø150 |
Ø185 |
280 |
270 |
4×18 |
|
DN100
|
Ø170 |
Ø205 |
325 |
275 |
4×18
|
|
DN150
|
Ø225 |
Ø260 |
425 |
290 |
8×18
|
| DN200 |
Ø280 |
Ø315 |
495 |
305 |
8×18 |
| DN250 |
Ø335 |
Ø370 |
595 |
320 |
12×18 |
|
DN300
|
Ø395 |
Ø435 |
655 |
405 |
12×23
|
波紋型阻火器美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準 |
| 規格 |
安裝尺寸 |
| D2 |
D |
L |
H
|
N-d
|
| 2" |
Ø120.5 |
Ø152 |
220 |
235 |
4×19
|
| 3" |
Ø152.5 |
Ø190 |
280 |
270 |
4×19 |
| 4" |
Ø190.5 |
Ø229 |
325 |
275 |
8×19
|
| 6" |
Ø241.5 |
Ø279 |
425 |
290 |
8×22
|
| 8" |
Ø298.5 |
Ø343 |
495 |
305 |
8×22
|
| 10" |
Ø362 |
Ø406 |
595 |
320 |
12×25 |
| 12" |
Ø432 |
Ø483 |
655 |
405 |
12×25 |
|
