| 呼吸閥與阻火器 : GFQ-1全天候呼吸閥 |
|
| 產品型號： |

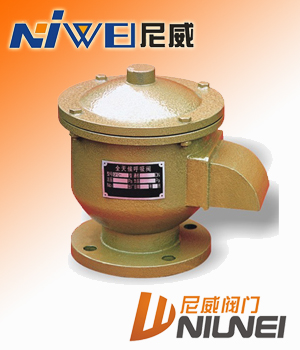

GFQ-1全天候呼吸閥 |
| 產品特點： |
GFQ-1全天候呼吸閥概述：
RGFQ-01型呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,該產品設計合理,結構簡單,使用方便;是儲罐的必備產品,不可缺少。 |
|
|
GFQ-1全天候呼吸閥
GFQ-1全天候呼吸閥概述：
GFQ-1型呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,該產品設計合理,結構簡單,使用方便;是儲罐的必備產品,不可缺少。
GFQ-1全天候呼吸閥性能及特點：
• 新型全天候呼吸閥殼體選用鑄鐵、鑄鋼和鋁合金，耐腐蝕性好；
• 閥盤采用四氟材料，耐低溫，防凍性能好；
• 結構簡單，易檢修，安全方便；
• 新型全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
GFQ-1全天候呼吸閥適用范圍：
• 新型全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
• 可與新型波紋阻火器配套使用。
GFQ-1全天候呼吸閥使用說明：
呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
全天候呼吸閥維護與保養：
• 為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。
• 此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 • 檢修完畢后，一切正常可重新使用。
|
GFQ-1全天候呼吸閥主要技術參數：
| A級正壓 |
355Pa (36毫米水柱) |
| 負壓 |
295Pa (30毫米水柱) |
| B級正壓 |
980Pa (100毫米水柱) |
| 負壓 |
295Pa (30毫米水柱) |
| C級正壓 |
1765Pa (180毫米水柱) |
| 負壓 |
295Pa (30毫米水柱) |
|
GFQ-1全天候呼吸閥零部件材料：
|
| 閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
| 正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
| 負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
| 環境溫度 ℃ |
-30~60 |
|
|
|
全天候呼吸閥國標法蘭連接外形尺寸： GB、JB
|
規格
|
安裝尺寸（毫米）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
| DN25 |
70 |
100 |
115 |
180 |
4×10 |
|
DN50
|
110
|
140
|
160
|
255
|
4×12
|
|
DN80
|
150
|
185
|
213
|
260
|
4×16
|
|
DN100
|
170
|
205
|
265
|
290
|
4×16
|
|
DN150
|
225
|
260
|
305
|
330
|
8×16
|
|
DN200
|
280
|
315
|
355
|
350
|
8×16
|
|
DN250
|
335
|
370
|
420
|
400
|
12×16
|
美標法蘭全天候呼吸閥連接外形尺寸：ANSI、API、ASME 可供JIS標準
|
規格
|
安裝尺寸
|
|
D1
|
D
|
D3
|
H
|
M-h
|
| 1" |
79.5 |
108 |
115 |
180 |
4×15 |
|
2"
|
120.5
|
152
|
160
|
255
|
4×19
|
|
3"
|
152.5
|
190
|
213
|
260
|
4×19
|
|
4"
|
190.5
|
229
|
265
|
290
|
8×19
|
|
6"
|
241.5
|
254
|
305
|
330
|
8×22
|
|
8"
|
298.5
|
343
|
355
|
350
|
8×22
|
|
10"
|
362
|
406
|
420
|
400
|
12×25
|
|
