G6B41J常閉式氣動襯膠隔膜閥
常閉式氣動襯膠隔膜閥產品特點：
G6B41J-10型 常閉氣動 G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型設計與制造按：GB12239 結構長度按：GB12221 法蘭連接尺寸按：GB 4216.4 試驗與檢驗按：GB/T 13927 常閉式氣動襯膠隔膜閥
常閉式氣動襯膠隔膜閥用途和主要性能規范:
本系列隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。
常閉式氣動襯膠隔膜閥各種視裹材質的推薦使用范圍：
| 視裹材質（代號） |
適用溫度 |
適用介質
|
| 硬橡膠（NR） |
-10 o C～85 o C |
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
| 軟橡膠（BR） |
-10 o C～85 o C ] |
具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
| 丁基膠（IIR） |
-10 o C～120 o C |
抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
| 氯丁膠 |
（CR）-10 o C～120 o C |
動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
| 鑄鐵不視裹 |
-40 o C～100 o C |
非腐蝕性介質 |
常閉式氣動襯膠隔膜閥隔膜材質的推薦使用范圍：
| 隔膜材質（代號） |
適宜溫度 |
適用介質 |
| 丁基膠（B級） |
-40 o C～100 o C |
良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
| 天然膠（Q級） |
-50 o C～100 o C |
用于凈化水、無機鹽、稀釋無機酸。 |
常閉式氣動襯膠隔膜閥主要性能參數：
| 型號 |
公稱通徑DN（mm） |
工作壓力WP（Mpa） |
試驗壓力（Mpa） |
試驗溫度（ o C） |
| 密封 |
強度 |
| EG41J W-16 |
20-50 |
1.6 |
1.76 |
2.4 |
常溫 |
| EG41J W-10 |
65-200 |
1.0 |
1.1 |
1.5 |
常閉式氣動襯膠隔膜閥結構特點和作用原理:
1.隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
4.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6.閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針?lè)胖檬州啎r(shí)，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)啵环粗畡t閥門即開啟，色別隨之顯露。
7.隔膜閥采用標準：按照GB12239的規定，并符合BS5156的要求。
常閉式氣動襯膠隔膜閥主要零件的材料:
| 序號 |
名稱 |
材料 |
| 1 |
體閥 |
鑄鐵 |
| 2 |
襯囊層 |
橡膠 |
| 3 |
隔膜 |
橡膠 |
| 4 |
閥瓣 |
鑄鐵 |
| 5 |
閥蓋 |
鑄鐵 |
| 6 |
閥桿 |
碳鋼 |
| 7 |
手輪 |
鑄鐵 |

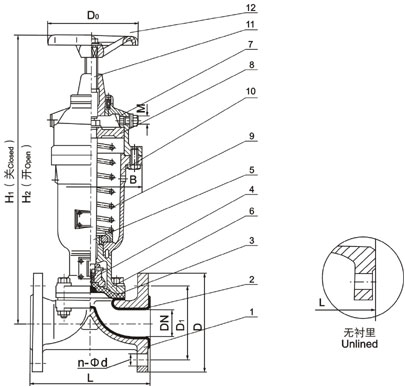

常閉式氣動襯膠隔膜閥主要連接尺寸:
公稱通
徑
DN
（mm） |
公稱壓力
PN
（MPa） |
工作壓力
WP
（MPa） |
主要外形尺寸
（mm） |
適用范圍 |
重量 |
| L |
D1 |
D |
D0 |
? |
Z |
H |
溫度
（°C） |
介質 |
| J型 |
W型 |
J型 |
W型 |
|
| 20 |
1.6 |
1.6 |
121 |
117 |
75 |
105 |
70 |
13.5 |
4 |
103 |
小于等于100 |
一般腐蝕性 |
非腐蝕性 |
3 |
| 25 |
131 |
127 |
85 |
115 |
83 |
112 |
4.3 |
| 32 |
150 |
146 |
100 |
140 |
114 |
17.5 |
144 |
6.5 |
| 40 |
163 |
159 |
110 |
150 |
156 |
7.9 |
| 50 |
194 |
190 |
125 |
165 |
140 |
177 |
10.6 |
| 65 |
1.0 |
1.0 |
220 |
216 |
145 |
185 |
165 |
164.5 |
17.6 |
| 80 |
258 |
254 |
160 |
200 |
230 |
8 |
181.5 |
25.5 |
| 100 |
309 |
305 |
180 |
220 |
280 |
253 |
36.2 |
| 125 |
362 |
356 |
210 |
250 |
282 |
47.5 |
| 150 |
412 |
406 |
240 |
285 |
368 |
366.5 |
74 |
| 200 |
527 |
521 |
295 |
342 |
483 |
22 |
|
143 |
