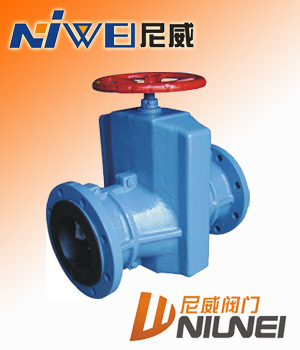

GJ41X管夾閥
一、GJ41X管夾閥結構和工作原理：
(1)結構：本閥門由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。
(2)工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
二、GJ41X管夾閥安裝及維修：
伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
(1)本廠生產管夾閥尺寸符合機械工業部標準，出廠前經過試驗， 按規定10Kg/cm2持續5分鐘無泄漏，安裝時不必拆洗調整更動。
(2)本閥在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下，調換新管套，其閥體可長期使用，經濟的確實惠。

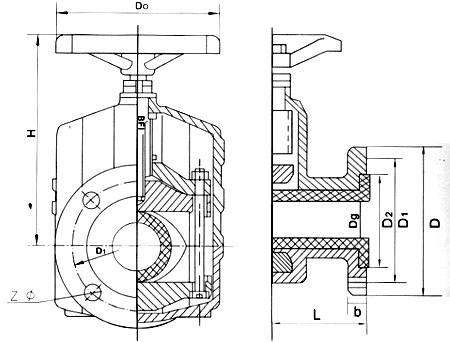

三、GJ41X管夾閥主要連接尺寸及外型尺寸：
|
公稱通徑
|
主要連接尺寸及外型尺寸 Main outline dimensions and connection dimensions
|
重量(KG)
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Ø
|
|
20
|
135
|
105
|
75
|
55
|
16
|
4-14
|
2.5
|
|
25
|
145
|
115
|
85
|
65
|
16
|
4-14
|
3
|
|
32
|
160
|
135
|
100
|
78
|
18
|
4-18
|
4
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-18
|
6
|
|
50
|
210
|
165
|
125
|
100
|
20
|
4-18
|
7.5
|
|
65
|
250
|
185
|
145
|
120
|
20
|
4-18
|
9.5
|
|
80
|
300
|
190
|
160
|
135
|
22
|
4-18
|
16
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-18
|
20
|
|
125
|
430
|
245
|
210
|
185
|
25
|
8-18
|
28
|
|
150
|
500
|
280
|
240
|
210
|
25
|
8-23
|
43
|
|
200
|
650
|
335
|
295
|
265
|
32
|
8-23
|
80
|
四、GJ41X管夾閥概況：
電解槽用管夾閥因采用特種工程塑料制成，體積小，重量輕， 閥體及一切配件均有較強耐腐蝕性能。閥門適用內外受酸浸蝕的環境下，保持正常工作。杜絕內泄外漏，方便清槽工作，實踐證明，它取代了不銹鋼夾子，結束了采用球閥旋塞閥或其它閥門歷史。其結構與工作原理同上管夾閥。
五、GJ41X管夾閥安裝及維修：
(1)將電觸槽下方伸出地面塑料管插入小閥門一端膠管，另一端把我廠配套供應塑料管插入，出口伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
(2)久時使用，如有磨損或泄漏只要打開左右閥體調換管套，其閥可長期使用。
|
公稱通徑
|
主要連接尺寸
|
重量
|
|
L1
|
L2
|
|
32
|
145
|
220
|
550
|
|
配彎管
|
使用尺寸按用戶要求
|
160
|
|
40
|
145
|
240
|
650
|
|
配彎管
|
使用尺寸按用戶要求
|
200
|
