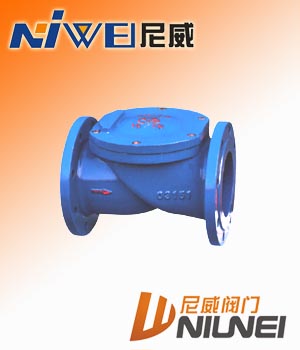

HC44X（SFCV）橡膠瓣止回閥
一、橡膠瓣止回閥產品概述
| 橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。 |
二、橡膠瓣止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：50～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
三、橡膠瓣止回閥主要零部件材料
|
零件名稱
|
閥體
|
閥蓋
|
閥瓣
|
|
材料
|
鑄鐵
|
鑄鐵
|
鋼材+強化尼龍布
|
四、橡膠瓣止回閥主要外形連接尺寸
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
203
|
216
|
241
|
292
|
356
|
495
|
622
|
698
|
787
|
914
|
978
|
978
|
1295
|
