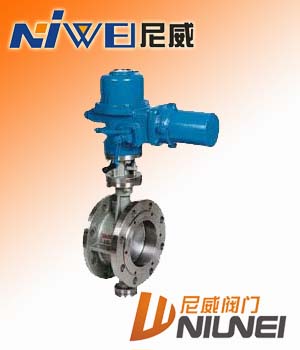

D943H硬密封電動蝶閥
硬密封電動蝶閥特點
1、尼威蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、尼威蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優(yōu)良的密封性；
3、尼威蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、尼威蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
硬密封電動蝶閥采用標準
設計標準 :GB/T12238-1989
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
硬密封電動蝶閥執(zhí)行機構
類型：CH系列特點：
1.功能強勁:智能型、調節(jié)型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創(chuàng)的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
一、硬密封電動蝶閥主要技術參數
|
公稱通徑
|
DN(mm)
|
50~1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓
Ps(MPa)
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸氣、油品、酸類腐蝕性等。
|
|
適用溫度
|
碳鋼：-29℃~425℃ 不銹鋼：-40℃~600℃
|
二、硬密封電動蝶閥主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
|
公稱通徑
|
結構長度
（標準值）
|
外形尺寸（參考值 ）
|
連接尺寸（標準值）
|
|
L
|
H
|
Dt343H
|
Dt643H
|
Dt943H
|
PN4.0MPa
|
|
毫米
|
英寸
|
短
|
長
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D
|
D1
|
Z-d
|
|
50
|
2
|
108
|
150
|
112
|
350
|
180
|
200
|
|
|
|
530
|
250
|
255
|
165
|
125
|
4-18
|
|
65
|
2 1/2
|
112
|
170
|
115
|
370
|
180
|
200
|
625
|
355
|
92
|
550
|
250
|
255
|
185
|
145
|
8-18
|
|
80
|
3
|
114
|
180
|
120
|
380
|
180
|
200
|
625
|
355
|
92
|
565
|
250
|
255
|
200
|
160
|
8-18
|
|
100
|
4
|
127
|
190
|
138
|
420
|
180
|
200
|
645
|
355
|
92
|
600
|
250
|
255
|
235
|
190
|
8-22
|
|
125
|
5
|
140
|
200
|
164
|
460
|
180
|
200
|
675
|
550
|
138
|
640
|
250
|
255
|
270
|
220
|
8-26
|
|
150
|
6
|
140
|
210
|
175
|
555
|
270
|
280
|
715
|
550
|
138
|
705
|
300
|
315
|
300
|
250
|
8-26
|
|
200
|
8
|
152
|
230
|
208
|
605
|
270
|
280
|
800
|
550
|
138
|
775
|
300
|
315
|
375
|
320
|
12-30
|
|
250
|
10
|
165
|
250
|
243
|
680
|
270
|
280
|
850
|
550
|
138
|
945
|
300
|
315
|
450
|
385
|
12-33
|
|
300
|
12
|
178
|
270
|
283
|
800
|
380
|
420
|
925
|
450
|
220
|
1070
|
300
|
315
|
515
|
450
|
16-33
|
|
350
|
14
|
190
|
290
|
310
|
830
|
380
|
420
|
1035
|
450
|
220
|
1140
|
300
|
315
|
580
|
510
|
16-36
|
|
400
|
6
|
216
|
310
|
350
|
915
|
450
|
470
|
1070
|
650
|
280
|
1210
|
300
|
315
|
660
|
585
|
16-39
|
|
450
|
8
|
222
|
330
|
380
|
960
|
480
|
490
|
1190
|
650
|
280
|
1335
|
575
|
714
|
685
|
610
|
20-39
|
|
500
|
20
|
229
|
350
|
410
|
1020
|
480
|
490
|
|
|
|
1415
|
575
|
714
|
755
|
670
|
20-42
|
