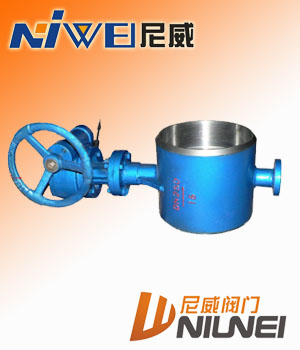

D363H對焊式硬密封蝶閥
對焊式硬密封蝶閥概述：
尼威公司引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業(yè)管道上，作調節(jié)流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
對焊式硬密封蝶閥特點：
1、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
對焊式硬密封蝶閥主要技術參數(shù)
|
公稱通經DN（mm)
|
DN（100～1200）mm、in4～48
|
|
公稱壓力PN（MPa)
|
強度試驗(1.5×PN)密封試驗(1.1×PN)
|
|
適用溫度
|
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
|
|
適用介質
|
水、蒸汽、熱水、油品
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
|
壓力等級
|
ANSI 150Lb磅級/PN25
|
|
焊接標準
|
GB12224、ANSI B16、25、DIN2559
|
對焊式硬密封蝶閥主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼、鉻鋁鋼
|
|
蝶板
|
碳鋼、合金鋼、不銹鋼
|
|
閥座
|
3不銹鋼、鈷基硬質合金
|
|
軸套
|
不銹鋼
|
|
閥桿
|
不銹鋼、特殊材料
|
|
填料
|
柔性石墨
|
對焊式硬密封蝶閥連接尺寸
|
公稱通經
|
主要尺寸
|
公稱通經
|
主要尺寸
|
|
in
|
DN(mm)
|
L
|
H1
|
H
|
in
|
DN(mm)
|
L
|
H1
|
H
|
|
4
|
100
|
190
|
270
|
370
|
18
|
450
|
330
|
535
|
820
|
|
5
|
125
|
200
|
295
|
390
|
20
|
500
|
350
|
560
|
900
|
|
6
|
150
|
210
|
308
|
416
|
24
|
600
|
390
|
630
|
980
|
|
8
|
200
|
230
|
370
|
530
|
28
|
700
|
430
|
670
|
1100
|
|
10
|
250
|
250
|
450
|
580
|
32
|
800
|
470
|
800
|
1300
|
|
12
|
300
|
270
|
465
|
630
|
36
|
900
|
510
|
850
|
1370
|
|
14
|
350
|
290
|
475
|
595
|
40
|
1000
|
550
|
880
|
1480
|
|
16
|
400
|
310
|
505
|
755
|
48
|
1200
|
630
|
1000
|
1690
|
