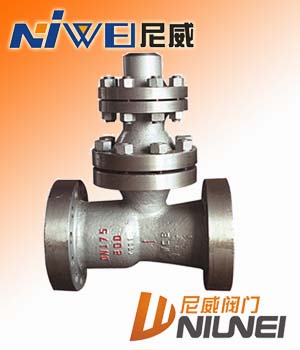

175H48Y/H空排止回閥
175H48Y/H空排止回閥概述:
175H48Y/H空排止回閥 175H48Y/H空排止回閥,空排止回閥,止回閥產品廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。
175H48Y/H空排止回閥，主要用于火電廠給水泵出口處。配合水泵最小流量再循環閥工作，維持系統的安全運行。
空排止回閥動作原理如下：
打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥
片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵最小流量。當停泵時，
閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。

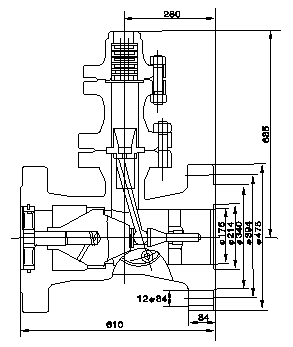

空排止回閥結構圖:
| 公稱壓力 PN/MPa |
殼體試驗壓力 Ps/MPa |
工作壓力 PN/MPa |
適用介質 |
工作溫度/℃ |
| 20．O |
30．O |
20．O |
水 |
≤160 |
|
零件名稱
|
材料
|
|
閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋
|
碳素鑄鋼
|
|
導向軸、拔叉、軸套、滑塊、排放套、排氣盤
|
不銹鋼
|
|
螺栓、螺柱
|
鉻鉬鋼
|
|
襯套
|
鑄鋁青銅
|
|
閥瓣、閥瓣體、閥瓣軸、連接叉、螺母
|
優質碳素鋼
|
|
