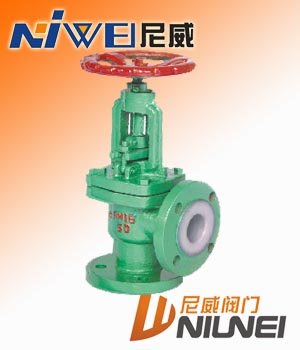

J44F46襯氟角式截止閥                              截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。 基本結構 1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。 2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。 設計規范 遵循GB/T 12233，GB/T12235，ANSI B 16.34標準 驅動方式 手動襯氟角式截止閥、蝸輪轉動襯氟角式截止閥、氣動襯氟角式截止閥(常開或常閉)、電動襯氟角式截止閥

襯氟角式截止閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

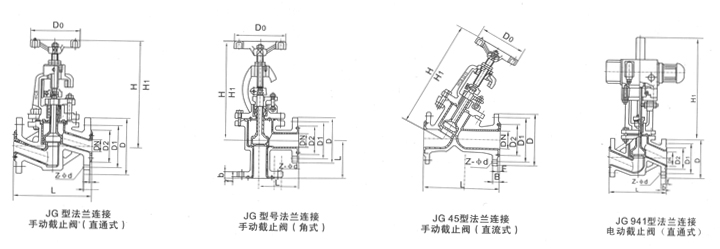

襯氟角式截止閥主要外形和連接尺寸

公稱通經 L D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 4-φ18 100 4 175 215 180 155 3 22 8-φ18 125 5 200 245 210 185 3 24 8-φ18 150 6 225 280 240 210 3 24 8-φ23 200 8 275 335 295 265 3 26 8-φ23 250 10 325 390 350 320 3 28 12-φ23 300 12 375 440 400 368 4 28 12-φ23 PN1.6MPa 15 1/2 90 95 65 45 2 14 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18 65 21/2 145 180 145 120 3 20 4-φ18 80 3 155 195 160 135 3 22 8-φ18 100 4 175 215 180 155 3 24 8-φ18 125 5 200 245 210 185 3 26 8-φ18 150 6 225 280 240 210 3 28 8-φ23 200 8 275 335 295 265 3 30 8-φ23 PN2.5MPa 15 1/2 90 95 65 45 2 16 4-φ14 20 3/4 95 105 75 55 2 16 4-φ14 25 1 100 115 85 65 2 16 4-φ14 32 11/4 105 135 100 78 2 18 4-φ18 40 11/2 115 145 110 85 3 18 4-φ18 50 2 125 160 125 100 3 20 4-φ18
