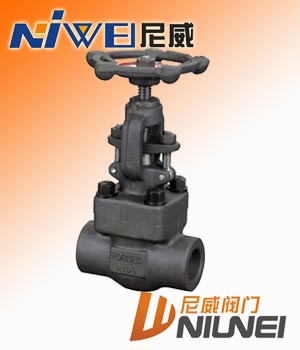

J61Y鍛鋼截止閥
J61Y鍛鋼截止閥概述：
鍛鋼截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
鍛鋼截止閥設計結構和特征
截止閥的設計與制造符合API602，BS5352和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
鍛鋼截止閥采用以下結構
全徑或縮徑
明桿支架式（OS&Y）
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型。
鍛鋼截止閥標準材質明細表
| 序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
| Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥瓣 |
A276 420 |
A276 F22 |
A276 304(L) |
A276 F316(L) |
| 3 |
閥桿 |
A182 F6a |
A182 |
A182 F304(L) |
A182 F316(L) |
| 4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
| 5 |
閥蓋 |
A105N |
A182 F22 |
A182/F304(L) |
A182/F316(L) |
| 6 |
閥蓋 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 7 |
圓柱銷 |
A276 420 |
A276 304 |
| 8 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 9 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 10 |
填料壓板 |
A105 |
F182 F304 |
| 11 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 12 |
閥桿螺母 |
A276 410 |
| 13 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 14 |
銘牌 |
SS |
| 15 |
手輪 |
A197 |
| 16 |
填料 |
柔性石墨 |
PTFE |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼截止閥連接尺寸和重量（Kg）
| NPS |
縮徑 |
3 /8 |
1 /2 |
3 /4 |
1 |
1 1 /4 |
1 1 /2 |
2 |
/ |
| 全徑 |
/ |
3 /8 |
1 /2 |
3 /4 |
1 |
1 1 /4 |
1 1 /2 |
2 |
| L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
| H（開） |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
| W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
| 焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
