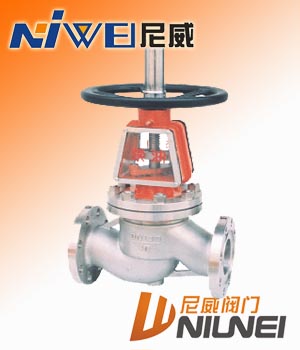

YJ41W不銹鋼氧氣截止閥
氧氣截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發(fā)生閥桿頂彎的故障。近年來，從自密封的閥門出現后，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規(guī)定，截止閥的流向，一律采用自上而下。
氧氣截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
不銹鋼氧氣截止閥有以下優(yōu)點:
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。
不銹鋼氧氣截止閥主要性能和使用范圍：
|
型號
|
公稱壓力
|
殼體試驗壓力Ps(Mpa)
|
氣密封試驗
|
適用溫度(℃)
|
適用介質
|
|
水
|
氣
|
|
YJ41W-25P
YJ41W-40P
|
2.5
|
3.8
|
2.5
|
2.5
|
常溫
|
氧氣
|
不銹鋼氧氣截止閥主要外形尺寸：
|
YJ41W-40P、YJ41W-40R
|
重 量
(kg)
|
|
公稱通徑
DN(mm)
|
尺 寸 (mm)
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
fz
|
z-фd
|
Dz
|
i
|
H
|
D0
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
4-ф14
|
82
|
10
|
202
|
100
|
5
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
4-ф14
|
95
|
13
|
225
|
100
|
6.5
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
4-ф14
|
98
|
15
|
236
|
125
|
7
|
|
32
|
190
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-ф18
|
120
|
28
|
312
|
180
|
13.5
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
3
|
4
|
4-ф18
|
135
|
20
|
328
|
160
|
16
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-ф18
|
160
|
25
|
450
|
320
|
32
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-ф18
|
180
|
30
|
530
|
360
|
45
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-ф18
|
195
|
32
|
560
|
400
|
60
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8-ф23
|
230
|
40
|
618
|
450
|
80
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4.5
|
8-ф25
|
275
|
42
|
675
|
450
|
105
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
8-ф25
|
330
|
50
|
743
|
560
|
134
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4.5
|
12-ф30
|
405
|
55
|
850
|
640
|
266
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
3
|
4.5
|
12-ф34
|
480
|
88
|
975
|
720
|
491
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
4
|
4.5
|
16-ф34
|
520
|
100
|
1115
|
800
|
705
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
4
|
5
|
16-ф41
|
650
|
140
|
1425
|
900
|
1234
|
|
