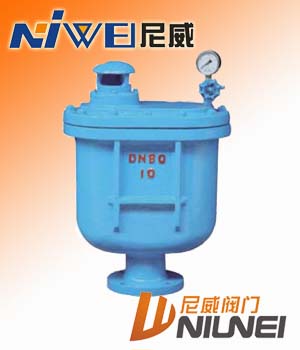

CARX系列復合式快速排氣閥
復合式快速排氣閥產品概述
CARX復合式排氣閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭?，閥內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。介質溫度：0-80℃。
復合式快速排氣閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通徑：DN25～32mm為螺紋連接；DN50～200mm為法蘭連接
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
復合式快速排氣閥主要零部件材料
|
零件名稱
|
閥體
|
閥蓋
|
浮球
|
桿桿架
|
杠桿
|
塞頭
|
|
材料
|
鑄鐵.鑄鋼
|
鑄鐵.鑄鋼
|
不銹鋼
|
不銹鋼
|
鋁青銅
|
鋁青銅
|
復合式快速排氣閥主要外形連接尺寸
|
DN
|
25
|
32
|
50
|
65
|
80
|
100
|
150
|
200
|
|
L
|
280
|
280
|
360
|
360
|
400
|
465
|
537
|
537
|
|
L1
|
176
|
176
|
208
|
208
|
244
|
275
|
332
|
332
|
|
H
|
330
|
330
|
475
|
475
|
552
|
623
|
686
|
686
|
