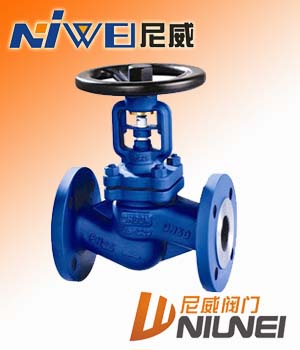

■德標波紋管截止閥產品簡介:
|
|
德標波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。
廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。
|
|
■德標波紋管截止閥結構特點:
|
1、產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。 |
|
■德標波紋管截止閥主要技術參數及性能規范：
|
|
驅動方式
|
手動
|
|
電動
|
|
設計標準
|
DIN3356
|
|
結構長度
|
DIN3202
|
|
連接法蘭
|
DIN2543-2545
|
|
試驗和檢驗
|
DIN3230
|
|
|
公稱壓力（MPa）
|
殼體試驗壓力（MPa）
|
密封試驗壓力（MPa）
|
適用溫度（℃）
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
|
|
■德標波紋管截止閥主要零件材料：
|
|
零件名稱
|
閥體
|
閥蓋
|
閥桿
|
閥瓣
|
密封面
|
填料
|
|
WCB
|
WCB
|
WCB
|
13Cr
|
2Cr13
|
2Cr13
|
柔性石墨
|
|
STL
|
|
304
|
CF8
|
CF8
|
304
|
304
|
304
|
柔性石墨
|
|
STL
|
PTFE
|
|
316
|
CF8M
|
CF8M
|
316
|
316
|
316
|
柔性石墨
|
|
STL
|
PTFE
|
|
304L
|
CF3
|
CF3
|
316
|
304L
|
304L
|
柔性石墨
|
|
STL
|
PTFE
|
|
316L
|
CF3M
|
CF3M
|
316
|
316L
|
316L
|
柔性石墨
|
|
STL
|
PTFE
|
|
|
■德標波紋管截止閥主要外形尺寸：
|
|
型號
|
DWJ41-16
|
|
壓力等級
|
PN16
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
195
|
200
|
220
|
225
|
235
|
250
|
260
|
265
|
370
|
400
|
515
|
550
|
600
|
630
|
680
|
|
Do
|
130
|
130
|
130
|
130
|
150
|
150
|
180
|
180
|
200
|
200
|
400
|
450
|
450
|
500
|
500
|
|
重量（Kg）
|
4
|
4.5
|
5
|
7
|
9
|
12.5
|
18
|
23
|
41
|
54
|
90
|
160
|
260
|
410
|
610
|
|
|
型號
|
DWJ41-25
|
|
壓力等級
|
PN25
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
195
|
200
|
220
|
225
|
235
|
250
|
260
|
265
|
370
|
400
|
515
|
550
|
600
|
630
|
680
|
|
Do
|
130
|
130
|
130
|
130
|
150
|
150
|
180
|
180
|
200
|
200
|
400
|
450
|
450
|
500
|
450
|
|
重量（Kg）
|
4
|
4.5
|
5
|
7
|
9.5
|
13
|
19
|
24
|
43
|
57
|
95
|
168
|
300
|
510
|
680
|
|
|
型號
|
DWJ41-40
|
|
壓力等級
|
PN40
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
195
|
200
|
220
|
225
|
235
|
250
|
260
|
265
|
370
|
400
|
515
|
550
|
600
|
630
|
680
|
|
Do
|
130
|
130
|
130
|
130
|
150
|
150
|
180
|
180
|
200
|
200
|
400
|
450
|
450
|
500
|
500
|
|
重量（Kg）
|
4
|
4.5
|
5
|
8
|
10
|
13.5
|
20
|
25
|
45
|
60
|
98
|
171
|
340
|
580
|
780
|
|
