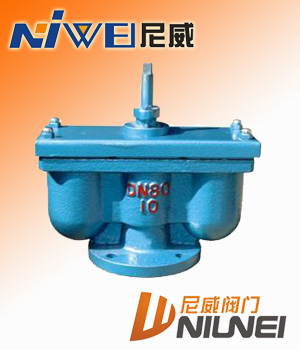

QB2法蘭雙口快速排氣閥
法蘭雙口快速排氣閥閥概述:
法蘭雙口快速排氣閥法蘭雙口快速排氣閥,法蘭雙口快速排氣閥,排氣閥產品廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。
法蘭雙口快速排氣閥作用原理：
當需要排出管道內的氣體時，應逆時針方向旋轉閥桿，使其閥桿連同閥門上升，使管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出，當需要檢修或清掃體腔時，應將閥門關閉。本排氣閥，順時針旋轉閥桿時為關閉。
法蘭雙口快速排氣閥用途及主要性能規范:
本閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。
⑴注：D＞350mm管路請選單口排氣閥（QB1-10）。
⑵安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢驗停水。
⑶如需方求方本排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。
本排氣閥適用水、熱水、最高溫度100℃的管道上，使管道內的氣體全部排出。
法蘭雙口快速排氣閥主要零件材料：
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
閥體
|
密封墊
|
閥 瓣
|
開槽錐端定位螺釘
|
閥桿
|
空心球
|
閥蓋
|
墊片
|
填料
|
排氣口墊片
|
|
| |
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
|
排氣端蓋
|
螺母
|
護蓋
|
螺母
|
專用螺柱
|
雙頭螺柱
|
填料壓蓋
|
螺母
|
雙頭螺柱
|
|

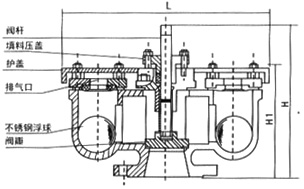

法蘭雙口快速排氣閥主要外形尺寸：
|
雙口排氣閥、球閥主要外形及連接尺寸
|
|
型號
|
公稱通徑
|
主要尺寸
|
|
D
|
D1
|
D2
|
L
|
Z-φd
|
介質
|
閥體材料
|
|
QB2-10
|
40
|
145
|
110
|
85
|
430
|
4-φ18
|
水
|
鑄鐵
|
|
QB2-10
|
50
|
160
|
125
|
100
|
430
|
4-φ18
|
水
|
鑄鐵
|
|
QB2-10
|
75
|
195
|
160
|
135
|
470
|
4-φ18
|
水
|
鑄鐵
|
|
QB2-10
|
100
|
215
|
180
|
155
|
500
|
4-φ18
|
水
|
鑄鐵
|
|
QB2-10
|
150
|
280
|
240
|
210
|
540
|
8-φ20
|
水
|
鑄鐵
|
|
QB2-10
|
200
|
335
|
295
|
265
|
700
|
8-φ20
|
水
|
鑄鐵
|
法蘭雙口快速排氣閥每小時排氣量表 |
|
規格
|
50
|
75
|
100
|
150
|
200
|
|
立方米/小時
|
4-173
|
85-352
|
14-597
|
22-904
|
27-1145
|
|
