QB1內螺紋單口排氣閥
內螺紋單口排氣閥概述:

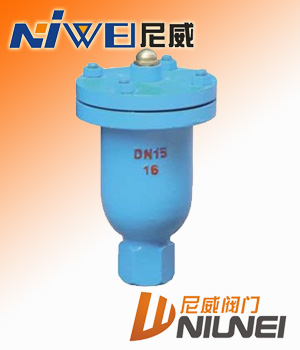

QB1內螺紋單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。用于小口徑管道上管子為φ50-200,它作為管道的排氣作用,使管道不會出現閉氣、氣阻,如水泵停電時管內隨時會出現負壓力,自動吸氣可保護管道安全。
內螺紋單口排氣閥作用原理:
當需要排出管道內的氣體時,管道內的空氣在水的壓強作用下進入體腔內,并從排氣嘴排出,隨之管道內的水充滿體腔內,使浮球在水的浮力作用下,向上移動將排氣嘴堵塞,達到自行密封,管道在正常行中,水中的空氣在壓強的作用下,不斷排入排氣閥的體腔上部,迫使浮球下降,離開原來密封位置,這時空氣又從排氣嘴排出,隨之,浮球又恢復到原來位置自密封,因此,排氣閥在正常工作中閥門始終是開著的,浮球不斷重復上述動作,空氣不斷排出。當需要檢修或清掃體腔時,應將閥門關閉。
內螺紋單口排氣閥用途及主要性能規范:
1、本閥適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。
2、安裝雙口排氣閥,底下一定要安裝一只保護閥門、球閥(Q41F-16),以免檢驗停水。
3、如需方求方本排氣閥法蘭大小尺寸如變動,請?jiān)诤贤献⒚鞣ㄌm連接尺寸。
內螺紋單口排氣閥主要零配件
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
閥體
|
空心球
|
密封墊
|
閥蓋
|
排氣咀
|
墊圈
|
螺母
|
雙頭螺柱
|
|
內螺紋單口排氣閥主要外形連接尺寸
|
型號
|
公稱通徑Dg
|
主要及連接尺寸
|
閥體材料
|
D
|
D1
|
D2
|
H
|
介質
|
QB1-10法蘭式
|
15
|
195
|
160
|
85
|
330
|
水
|
鑄鐵、鑄鋼
|
20
|
195
|
160
|
85
|
330
|
水
|
鑄鐵、鑄鋼
|
25
|
195
|
160
|
85
|
330
|
水
|
鑄鐵、鑄鋼
|
QB1-10絲口式
|
1/2"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
3/4"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
1"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
11/4"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
11/2"
|
|
|
|
280
|
水
|
鑄鐵、鑄鋼
|
|
