自力式電控溫度調節閥概述
ZZWPE自力式電控溫度調節閥適用于較大口徑及導熱油控制，ZZWPE自力式調度閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

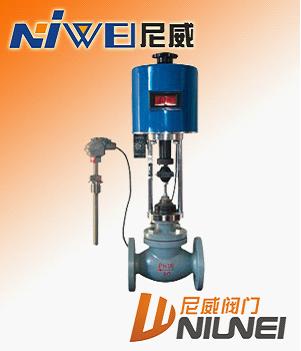

自力式電控溫度調節閥
自力式電控溫度調節閥產品特點
ZZWPE調節閥公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-20℃~350℃，接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合。
自力式電控溫度調節閥技術參數
|
ZZWPE自力式電控溫度調節閥公稱通徑 DN(mm)
（閥座直徑 dn）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
額定流量系數
|
直級
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程 (mm)
|
16
|
25
|
40
|
60
|
|
公稱壓力 PN(MPa)
|
1.0 1.6 4.0 6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許泄漏量
|
單座
|
硬密封： IV級 軟密封：VI級
|
|
套筒
|
硬密封： II級 軟密封：VI級
|
|
工作溫度 t(℃)
|
-20~200 -40~250 -40~450 -60~450
|
|
信號范圍（ mA.DC）
|
0~10 4~20
|
|
作用方式
|
電關式 電開式
|
|
使用環境溫度（ ℃）
|
電動調節閥： -20~70℃
|
|
使用環境濕度
|
電動調節閥： ≤95%
|
|
電源電壓
|
220V 50Hz
|
本產品性能指標貫徹 GB/T4213-92 。
配套用電動執行機構有關技術參數
|
ZZWPE自力式電控溫度調節閥公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
電動執機機構
|
普通型
|
ZAZ-60
DKZ-310
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
電子型
|
JHZAZ1
|
JHZAZ1
|
JHZAZ3
|
JHZAZ3
|
|
電動執行機構推力（ N)
全行程時間（S）
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
|
電子型
|
2000
|
4000
|
6000
|
8000
|
|
普通型
|
12.5
|
20
|
32
|
48
|
| |
電子型
|
30
|
30
|
48
|
60
|
|
消耗功率（ N）
|
普通型
|
28
|
35
|
|
電子型
|
6
|
15
|
25
|
40
|
表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
允許壓差
單座調節型允許壓差表 單位： MPa
|
公稱通徑 推力(N)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
10
|
12
|
15
|
20
|
|
400
|
3.90
|
2.71
|
1.73
|
0.95
|
0.62
|
0.37
|
0.24
|
0.15
|
|
|
|
|
|
|
|
2000
|
6.40
|
6.40
|
6.40
|
4.87
|
3.11
|
|
|
|
|
|
|
|
|
|
|
4000
|
6.40
|
6.40
|
6.40
|
6.40
|
6.11
|
3.73
|
2.39
|
1.53
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
|
|
|
|
1.38
|
0.91
|
0.54
|
|
|
|
|
6400
|
|
|
|
|
|
|
|
|
1.45
|
0.95
|
0.61
|
0.40
|
0.28
|
0.15
|
|
8000
|
|
|
|
|
|
|
|
|
|
|
|
0.50
|
0.34
|
0.19
|
|
16000
|
|
|
|
|
|
|
|
|
|
|
|
0.98
|
0.68
|
0.38
|
套筒調節型允許壓差表 單位： MPa
|
公稱通徑 (mm)
推力(N)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
400
|
1.94
|
1.62
|
1.31
|
1.08
|
0.88
|
|
|
|
|
|
|
|
2000
|
6.40
|
6.40
|
|
|
|
|
|
|
|
|
|
|
4000
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
|
|
|
|
|
|
|
6000
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
|
|
|
|
6400
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
6.40
|
|
8000
|
|
|
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
|
16000
|
|
|
|
|
|
|
|
|
6.40
|
6.40
|
6.40
|
允許壓差值若大于公稱壓力，則取公稱壓力值。
主要性能指標
|
序號
|
ZZWPE自力式電控溫度調節閥項目
|
單座閥
|
套筒閥
|
|
1
|
基本誤差（ %）
|
±2.5
|
|
2
|
回差（ %）
|
2.0
|
|
3
|
死區（ %）
|
3.0
|
|
4
|
額定行程偏差（ %）
|
+2.5
|
|
5
|
額定流量系數偏差（ %）
|
±10
|
|
6
|
固有流量特性
|
符合IEC534-1、GB/T4213-92中規定的斜率偏差
|
普通型 單位：mm
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
460
|
530
|
630
|
|
B
|
230
|
230
|
260
|
|
H 1
|
490
|
540
|
625
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H 2
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H 3
|
53
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
|
重量
|
PN 16 40
|
50
|
5254
|
56
|
58
|
75
|
87
|
95
|
132
|
135
|
155
|
|
|
PN64
|
53
|
56
|
58
|
65
|
68
|
84
|
110
|
129
|
177
|
180
|
210
|
電子型 單位：mm
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
D
|
φ155
|
φ162
|
φ170
|
|
H 4
|
290
|
325
|
380
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H 5
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H 6
|
53
|
58
|
70
|
75
|
82
|
92
|
100
|
110
|
125
|
142
|
170
|
|
重量
|
PN 16 40
|
10
|
12
|
15
|
17
|
18
|
34
|
46
|
54
|
76
|
79
|
100
|
|
PN64
|
13
|
16
|
19
|
26
|
27
|
43
|
69
|
85
|
120
|
125
|
150
|
自力式電控溫度調節閥連接尺寸及標準
● 法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88 ● 法蘭密封面型：PN10、PN16為凸面 ● PN40、PN64為凹凸面，閥體為凹面
● 結構長度：GB12221-89 ● 夾套保溫型夾套載熱體接口：對焊φ18×4 ● 閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準。
● bZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品。公稱壓力PN16、40、64；溫度調節范圍從0～270℃；溫度控制器連接接頭為G1外螺紋；法蘭標準：PN16、40按BG9113-8；PN64按JB79.2-94; PN16為凸面法蘭；PN40、64為凹凸面法蘭，閥體為凹面。結構長度按GB12221-89標準。
自力式電控溫度調節閥零件材料
● 閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti ● 閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯 ● 填料：聚四氟乙烯、柔性石墨 ● 推桿、襯套：2Cr13 ● 墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片 ● 波紋管：1Cr18Ni9Ti
● 自力式溫度調節閥結構品種全，有ZZWP、ZZWM單座、套筒調節閥。 ● 有用于加熱調節（B型）和用于冷卻調節（K型）二種供選擇。
● 有較寬的溫度設定范圍，調節方便。 ● 有超溫過載保護措施，安全可靠。 ● 溫度設定方便，運行期間也可連續設定。
自力式電控溫度調節閥訂貨須知
訂購ZZWPE調節閥請用戶提供以下資料： ● 調節閥名稱、型號； ● 公稱通徑 ； ·公稱壓力 (MPa) ； ● 額定流量系數(Kv) ； ● 固定流量特性 ； ● 介質名稱、閥前后壓力、溫度、流量等 ； ● 整機作用方式（電開、電關）及輸入信號 ； ● 閥體、閥內件及填料材質 ； ● 附件（操作器、伺服放大器等） ； ·其他特殊要求 。

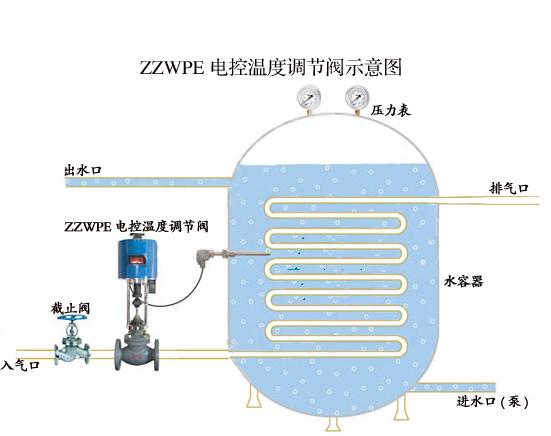

自力式電控溫度調節閥現場安裝系統圖
自力式電控溫度調節閥安裝事項
(1)安裝前，檢查整機安裝事項：零件是否缺損與松動，對管道應進行清洗，介質流向應與閥體上的箭頭指向一致
(2)盡量安裝在振勸與撞擊小的場所，閥自重量較大時，應有固定支撐架。安裝場地應考慮到便于操作，又有利于維修。
(3)為使自控系統失靈或檢修閥門時仍能連續運行，應設置旁路手動閥。檢修與使用手動閥時，應先關閉閥前、后截止閥。
(4) 溫包全部浸沒在被調介質中，并處于水平或傾斜向上安裝
(5)毛細管的彎曲半徑不得小于75mm，安置在自然狀態，嚴禁折疊或扭曲.
(6)為便于現場進行監視與溫度設定，在閥前應設置壓力表與在溫包插入部位設置溫度計，現場操作安裝系統 。
