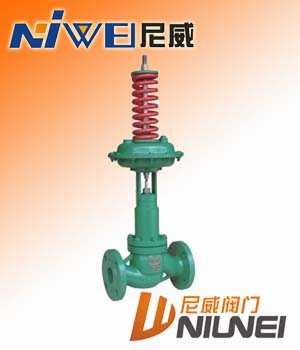

V230自力式壓力調節閥概述
自力式壓力調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表作用。自力式調節閥都利用閥輸出端的反饋信號（壓力、壓差、溫度）通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。
一、自力式壓力調節閥產品描述：
1.V230自力式調節閥產品結構：
V230自力式調節閥為直接作用自力式壓力調節閥，由閥體、閥芯部件、閥蓋、頂盤、上、下膜蓋、膜片、彈簧、調節螺母等零部件所組成。
2.自力式壓力調節閥工作原理：
(1)作閥后壓力調節時的工作原理：
工藝介質的閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2，P2經過導壓管輸入到執行器的下膜室內作用在頂盤上，產生的作用力與彈簧的反作用相平橫，決定了閥芯、閥座相對位置，控制閥后壓力。當閥后壓力P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧反作用力相平衡為止。這時閥芯與閥座之間的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是閥后壓力調節時的工作原理。
當需要改變閥后壓力P2的設定值時，可調整調節螺母。
(2)作用前壓力調節時的工作原理：
工藝介質閥前壓力P1通過閥芯、閥座節流后變?yōu)殚y后壓力P2，同時P1通過導壓管輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平橫，決定了閥芯、閥座的相對位置，控制閥前壓力。當閥前壓力P1增加時，P1作用在頂盤的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯向離開閥座方向移動，直到頂盤的作用力于彈簧反作用力相平衡為止。這時，閥芯與閥座之間流通面積變大，流阻變小，從而使P1降為設定值。同理，當閥前壓力P1降低時，作用力方向與上述相反，這就是閥前壓力調節時的工作原理。
當需要改變閥前壓力P1的設定值時，可調整調節螺母。
(3)作差壓控制時的工作原理：
工藝介質通過閥節流后，進入被控設備，而被控設備的差壓，分別引入閥的上、下膜室，在上、下膜室內產生推力，并與彈簧反力相平衡，從而確定了閥芯與閥座的相對位置，而閥芯與閥座的相對位置確定了差壓值△P的大小。當被控差變化時，力的平衡被破壞，從而帶動閥芯運動，從閥芯的運動改變了閥的阻力系數，即控制了被控差壓值為設定值。這就是差壓控制的工作原理。
二、自力式壓力調節閥優點
V230自力式調節閥是一個新的自力式調節閥種類。相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外部動力。應用實踐證明，在閉式水循環系統（如熱水供暖系統、空調冷凍水系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。
三、自力式壓力調節閥分類
自力式調節閥又分為直接作用式和間接作用式兩種。
1.直接作用式調節閥
直接作用式調節閥又稱為彈簧負載式調節閥，其結構內有彈性元件：如彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理。
2.間接作用式調節閥
間接作用式調節閥，增加了一個指揮器（先導閥）它起到對反饋信號的放大作用然后通過執行機構，驅動主閥閥瓣運動達到改變閥開度的目的。 如果是壓力調節閥，反饋信號就是閥的出口壓力，通過信號管引入執行機構。 如果是流量調節閥，閥的出口處就有一個孔板（或者是其他阻力裝置）由孔板兩端取出壓差信號引入執行機構。 如果是溫度調節閥，閥的出口就有溫度傳感器（或者溫包）通過溫度傳感器內介質的熱脹冷縮驅動執行機構。
四、自力式壓力調節閥主要零件材料
| 閥體 |
ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti |
| 閥芯 |
1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 閥座 |
1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 閥桿 |
1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 膜蓋 |
A3、1Cr18Ni9Ti |
| 填料 |
聚四氟乙烯、柔性石墨 |
| 膜片 |
丁腈橡膠、耐油橡膠、氟橡膠 |
五、自力式壓力調節閥技術參數
| 公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
| 額定行程L（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
| 公稱壓力PN（MPa） |
1.6~4.0 |
| 壓力調節范圍（KPa） |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
| 固有流量特質 |
快開 |
| 調節精度（%） |
±5 |
| 使用溫度（℃） |
≤350 |
允許泄漏量
|
硬密封(1/h) |
單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級） |
| 軟密封(m1/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
6.75 |
11.10 |
16.0 |
| 減壓比 |
最大 |
10 |
| 最小 |
1.25 |
六、自力式壓力調節閥安裝方式說明
注:1.過濾器 2.自力式壓力調節閥 3.取壓管φ14×2 4.冷凝罐
七、自力式壓力調節閥外形尺寸
|
公稱通徑DN
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
670 |
735 |
| H |
615 |
645 |
650 |
710 |
730 |
745 |
760 |
800 |
890 |
960 |
1050 |
|
|
| H1 |
52.5 |
57.5 |
67.5 |
72.5 |
80 |
90 |
97.5 |
107.5 |
122.5 |
140 |
167.5 |
225 |
230 |
| d |
100 |
| h |
280 |
| 法蘭標準 |
GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K |
