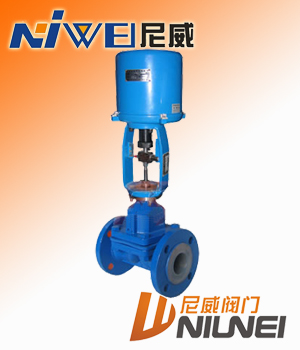

ZDLT電動調節隔膜閥
ZDZT、ZAZT電動隔膜調節閥(配DKZ型號)
|
電動調節隔膜閥概述
ZDLT電動調節隔膜閥由PS系列和3610系列直行程電動執行機構和隔膜閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
電動調節隔膜閥主要技術參數
|
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
允許壓差(MPa)
|
1.0
|
0.89
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
0.6
|
0.38
|
0.15
|
0.057
|
|
額定流量系數Kv
|
8
|
12
|
16
|
38
|
60
|
68
|
90
|
150
|
300
|
500
|
600
|
1200
|
2000
|
|
公稱壓力(MPa)
|
1.0
|
|
行程
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
近似快開（調節式）
|
|
法蘭尺寸
|
鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
|
|
配用電動執行機構型號
|
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
|
361L
|
361LSA-08
361LXA-08
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
電動調節隔膜閥執行機構主要技術參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
電動調節隔膜閥性能指標
|
項目
|
指標值
|
|
基本誤差％
|
≤±3.5
|
|
回差％
|
≤2.5
|
|
死區％
|
≤3.0
|
|
始終點偏差％
|
±2.5
|
|
額定行程偏差％
|
±2.5
|
|
純滯后
|
≤IS
|
|
允許泄量L/H
|
橡膠隔膜片“0”，聚四乙烯隔膜為0.5％×閥額定容量（許用壓差下的水）
|
|
絕緣電阻
|
不小于20M
|
|
阻尼特性
|
不大于3周半
|
閥體襯里和隔膜材料的組合
|
閥體材料
|
襯里材料
|
隔膜材料
|
使用溫度
|
適用場合
|
|
鑄鐵HT200
|
無
|
氯丁橡膠
|
0～65℃
|
無腐蝕性介質，水及研磨劑，泥漿類介質
|
|
鑄鐵HT200
|
聚三氟氯乙烯
|
氟橡膠
|
-15～150℃
|
強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質
|
|
鑄不銹鋼
ZG1Cr18Niti
|
無
|
氟橡膠
|
-20～200℃
|
一般酸、堿有機溶劑等介質
|

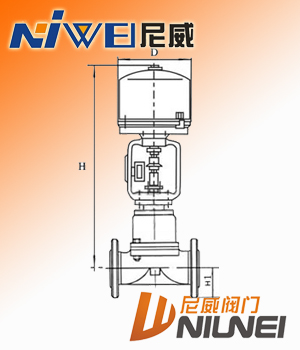

電動調節隔膜閥外形尺寸
|
公通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
|
L(mm)
|
181
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
|
H1(mm)
|
67
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
|
配PSL
|
H(mm)
|
738
|
750
|
765
|
767
|
845
|
857
|
875
|
1025
|
1045
|
1252
|
|
D(mm)
|
176
|
225
|
|
重量(KG)
|
15
|
17
|
24
|
29
|
49
|
61
|
82
|
150
|
211
|
370
|
|
配361L
|
H(mm)
|
501
|
513
|
650
|
652
|
770
|
782
|
800
|
1080
|
1125
|
1345
|
|
D(mm)
|
225
|
310
|
|
重量(KG)
|
23
|
24
|
39
|
44
|
64
|
76
|
97
|
203
|
264
|
418
|
電動調節隔膜閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
