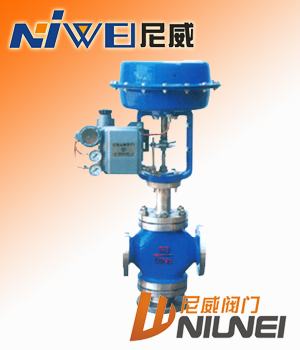

ZJHQ、ZJHX氣動薄膜三通調節閥

ZJHX（Q）氣動三通調節閥有合流調節閥和分流調節閥兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向,三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓。差較大的分流場合，不能互換使用。

ZJHQ、ZJHX氣動薄膜三通調節閥概述 　　 ZJHQ、ZJHX氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。 　　 本系列產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。    氣動薄膜三通調節閥主要零件材料及推薦使用溫度范圍 零件名稱 材料 溫度范圍 閥 體 上下閥蓋 HT200 -20～200℃ ZG230-450 -40～450℃ ZG1Cr18Ni9Ti -250～550℃ 閥芯、閥座、閥桿 1Cr18Ni9 -250～550℃ 密封墊 橡膠石棉板   不銹鋼纏繞墊   填料 聚四氟乙烯   上下膜蓋 A3鋼板   膜片 35CrMoA   35、A3   支架、頂盤 HT200   壓縮彈簧 60Si2Mn   波紡薄膜 5806膠夾480D尼龍66網眼布 氣動薄膜三通調節閥主要技術參數和性能指標 1、調節機構主要技術參數 閥座直徑mm 合流 25 32 40 50 65 80 100 125 150 200 250 300 分流 25 32 40 50 65 80 100 125 150 200 250 300 額定流量 系數kv 合流 8.5 13 21 34 52 85 125 210 340 535 800 1260 分流 25 32 40 50 65 85 125 210 340 535 800 1260 公稱壓力MPa 1.6 4.0 6.4 行　程mm 16 25 40 60 100 流量特性 直線 介質溫度℃ -20～200、-40～+250(常溫型)、-40～315（中溫型） 法蘭尺寸 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 法蘭型式 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 閥體材質 HT200,ZG230-450、ZG1Cr18Ni9 閥芯材質 1Cr18Ni9 上閥蓋型式 普通式（常溫型），熱片式（中溫型） 可調比 30:1 氣源接頭 M16×1.5 2、氣動薄膜三通調節閥執行機構主要技術參數 型　號 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6 有效面積cm2 400 630 1000 1600 行　程mm 16.25 40 60 1000 彈簧范圍KPa 20～100；40～200、20～60、60～100、80～240 3、氣動薄膜三通調節閥性能指標 項目 不帶定位器 帶定位器 基本誤差％ ±6 ±1.5 回差％ 5 1.5 死區％ 4 0.6 始終點偏差％ 氣關 始點 ±2.5 ±1.5 終點 ±6.0 氣開 始點 ±6.0 終點 ±2.5 額定行程偏差％ ±2.5 允許泄漏量L/h 10-3×閥額定容量 注：一般均應帶定位器 4、氣動薄膜三通調節閥允許壓差 供氣壓力   彈簧壓力   25 32 40 50 65 80 100 125 150 200 250 300 0.14MPa 20-100 1220 750 500 300 300 200 120 120 80 50 50 25 可配附件：定位器 手輪機構 空氣過濾減壓器等。                                     ZJHQ氣動薄膜三通調節閥(合流)                                                         ZJHX氣動薄膜三通調節閥(分流) 公通徑 25 32 40 50 65 80 100 125 150 200 250 300 L(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550 635 720 PN4.0MPa 190 210 230 255 285 310 355 425 460 560 660 740 PN6.4MPa 200 210 235 265 295 320 370 440 475 570 670 770 H1(mm) PN1.6MPa 140 150 160 180 200 220 220 256 278 322 540 612 PN4.0MPa 150 160 170 190 220 232 256 295 313 372 540 612 PN6.4MPa 160 170 180 200 220 242 266 300 318 382 540 612 H(mm) 普通型 435 441 465 480 584 585 575 762 772 792 1203 1234 散熱片型 565 571 595 610 631 748 738 961 971 989 1525 1554   D(mm) 285 360 470   重量(KG) 72 75 81 88 135 158 190 262 322 450 550 600 注：公稱通徑小于80的分流閥采用同口徑的合流閥代替

氣動薄膜三通調節閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
