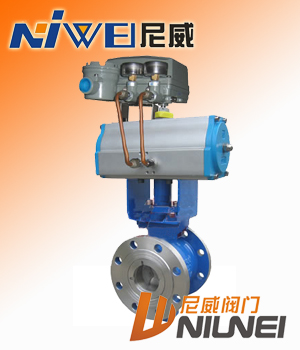

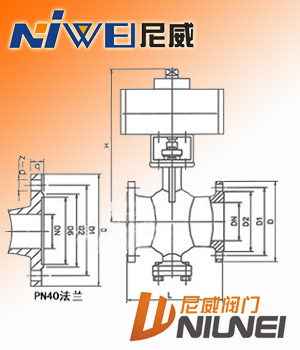

ZSHV氣動V型調節球閥
ZSHV氣動V型調節球閥概述
ZSHV氣動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
|
ZSHV氣動V型調節球閥技術參數
|
公稱通徑DN(mm)
|
25～400
|
|
公稱壓力PN(MPa)
|
1.6～6.4
|
|
公稱壓力Ps(MPa)
|
強度試驗
|
2.4～9.6
|
|
密封試驗
|
1.76～7.0
|
|
材料\代號
|
C
|
P
|
R
|
|
主要
零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12Mo2Ti
|
|
球桿
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
聚四氟乙烯、不銹鋼、硬質合金
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
適用
工況
|
適用介質
|
水,蒸汽,油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28～425℃
|
-28～500℃
|
|
執行器
|
型 號
|
GT系列、AW系列,SW系列、BAW系列, BRAY系列
|
|
氣源壓力
|
0.4～0.7MPa
|
|
連接形式
|
對夾式、法蘭式，法蘭按JB79-59標準
|
|
基本誤差
|
回差
|
死區
|
輸入信號
|
氣源
接口
|
|
電信號
|
氣信號
|
|
全行程的
≤±2%
|
全行程的
≤±2%
|
全行程的
≤0.8%
|
4～20mADC
|
20～100Kpa
|
G1/8" G1/4"
|
ZSHV氣動V型調節球閥性能
|
公稱通徑D（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
額定流量系數Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
7195
|
11466
|
|
公稱壓力PN（MPa）
|
1.6、2.5、4.0、6.4
|
|
流量特性
|
近似等百分比（參見典型曲線圖）、直線特性
|
|
閥板轉角（度）
|
0°～至90°（可調）
|
|
允許泄漏量等級
|
軟密封：零泄露
硬密封：≤額定Cv×0.001%
|
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
|
|
動作時間（S）
|
0.5
|
1.0
|
2.5～4.0
|
7.0
|
10
|
| 可調節比 |
250:1
|
300:1
|
|
|
ZSHV氣動V型調節球閥最大允許壓差
|
執行
機構
|
狀態
|
PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K
|
|
填料：聚四氟乙石棉
|
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
GT65
|
關閉
|
4.99
|
1.13
|
|
|
|
|
|
|
|
|
|
|
△P
|
0.74
|
0.31
|
|
|
|
|
|
|
|
|
|
|
GT80
|
關閉
|
4.99
|
4.99
|
4.99
|
2.80
|
|
|
|
|
|
|
|
|
△P
|
1.72
|
0.83
|
0.53
|
0.30
|
0.16
|
|
|
|
|
|
|
|
GT90
|
關閉
|
|
4.99
|
4.99
|
2.80
|
2.62
|
|
|
|
|
|
|
|
△P
|
|
1.33
|
1.33
|
0.49
|
0.28
|
|
|
|
|
|
|
|
GT100
|
關閉
|
|
|
|
|
4.52
|
1.56
|
|
|
|
|
|
|
△P
|
|
|
|
|
0.48
|
0.16
|
|
|
|
|
|
|
GT125
|
關閉
|
|
|
|
|
4.52
|
4.50
|
2.31
|
1.43
|
|
|
|
|
△P
|
|
|
|
|
0.82
|
0.45
|
0.25
|
0.19
|
|
|
|
|
GT160
|
關閉
|
|
|
|
|
|
4.50
|
4.97
|
3.32
|
|
|
|
|
△P
|
|
|
|
|
|
0.81
|
0.52
|
0.40
|
1.13
|
|
|
|
AW17
|
關閉
|
|
|
|
|
|
|
4.95
|
3.21
|
0.13
|
2.74
|
1.91
|
|
△P
|
|
|
|
|
|
|
0.90
|
0.69
|
3.71
|
0.42
|
0.31
|
|
AW20
|
關閉
|
|
|
|
|
|
|
|
|
0.70
|
3.23
|
2.51
|
|
△P
|
|
|
|
|
|
|
|
|
0.70
|
0.54
|
0.40
|
氣動V型調節球閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
