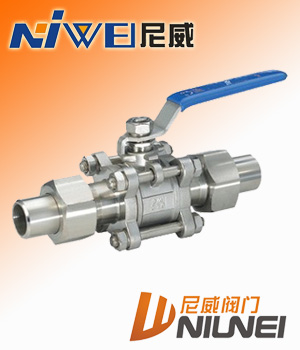

Q21F三片式外螺紋球閥概述：
尼威三片式外螺紋球閥是集焊接、外螺紋為一體的多連接球閥。安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、可在線清理或維修。適用于空氣、蒸汽、水、氣體、石油和石化產品、腐蝕性介質等。
三片式外螺紋球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～150℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q21F三片式外螺紋球閥工作原理：
三片式卡套焊接球閥為手動操作轉角為90°旋轉類球閥，三段式結構，通常制作高壓球閥使用。用于截斷或接通管路中的介質，選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。閥座采用彈性密封結構，啟閉輕松密封可靠。閥桿采用有倒密封的下裝式結構閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作。
Q21F三片式外螺紋球閥產品特點
1、流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
Q21F三片式外螺紋球閥主要零件材料:
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
閥桿螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
填料壓蓋螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不銹鋼SS304
|
不銹鋼SS304
|
