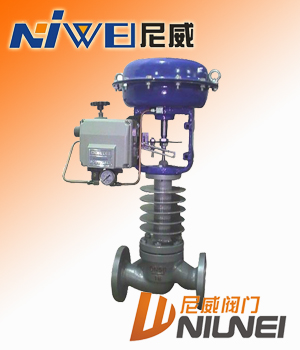

ZJHM型氣動套筒調節閥                                           ZJHM型氣動套筒調節閥概述 　　 ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。 本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下： 1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。 2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。 3、比普通單雙座調節閥噪聲降低10bd左右。 4、結構簡單，裝拆維修方便。 ZJHM型氣動套筒調節閥主要技術參數和性能指標

公稱通徑mm 25 40 50 65 80 100 150 200 250 300 350 400 閥座直徑mm 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司 商洽生產           額定流量 系數Kv 直線 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 等百分比 10 16 25 40 63 100 160 250 400 630 900 1440 公稱壓力MPa 0.6 1.6 4.0 6.4 行程mm 16 25 40 60 100     流量特性 直線、等百分比、快開型 介質溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ 法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 閥體材質 PN (MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M 4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M 閥體型式 直通單座鑄造球型閥 閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M 上閥蓋形式 普通式(常溫型)、熱片式(中溫型)、低溫型 可調比R 50:1 氣源接頭 M16×1.5 注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。 ZJHM型氣動套筒調節閥執行機構主要技術參數 型　號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45 有效面積cm2 350 350 560 900 行　程mm 16 25 40 60 彈簧范圍KPa 20～100(標準)；40～200；80～240；20～60；60～100 ZJHM型氣動套筒調節閥性能指標 項目 指標值 項目 指標值 基本誤差％ 不帶定位器 ±5.0 始 終 點 偏 差 ％   氣關 不帶定位器 始點 ±5.0 終點 ±2.5 帶定位器 ±1.0 帶定位器 始點 ±1.0 終點 ±1.0 回差％ 不帶定位器 3.0 氣開 不帶定位器 始點 ±2.5 終點 ±5.0 帶定位器 1.0 帶定位器 始點 ±1.0 終點 ±1.0 死區％ 不帶定位器 3.0 帶定位器 0.4 允許泄漏量L/h 1×10-3× 閥額定 容量 　 額定行程偏差％ ±2.5 注：本產品執行GB/T4213-92國家標準。 ZJHM型氣動套筒調節閥允許壓差 開關 方式 執行 機構 型號 彈簧 范圍 KPa 氣源 壓力 KPa 需 要 附 件 公稱通徑（閥座直徑）mm 25 40 50 65 80 100 150 200 氣 關 ZHA-22 20～100 20～100 40～200 0.14 0.25 0.40 - P P或R 3.00 6.4 6.4               ZHA-23 20～100 20～100 40～200 0.14 0.25 0.40 - P P或R   2.25 6.4 6.4 1.95 6.4 6.4           ZHA-34 20～100 20～100 40～200 0.14 0.25 0.40 - P P或R       2.36 6.4 6.4 2.04 6.4 6.4 1.67 6.4 6.4     ZHA-45 20～100 20～100 40～200 0.14 0.25 0.40 - P P或R             1.41 6.4 6.4 1.14 6.4 6.4 氣 開 ZHA-22 20～100 40～200 80～240 0.14 0.25 0.40 - P或R P   1.5 4.5 6.4             ZHA-23 20～100 40～200 80～240 0.14 0.25 0.40 - P或R P     1.13 3.38 6.40 0.98 2.93 6.4         ZHA-34 20～100 40～200 80～240 0.14 0.25 0.40 - P或R P       1.18 3.54 6.4 1.02 3.06 6.4 0.84 2.51 5.85     ZHA-45 20～100 40～200 80～240 0.14 0.25 0.40 - P或R P             0.71 2.12 4.94 0.57 1.71 4.00 注：1P－閥門定位器；R－壓力繼動器。 　　 2允許壓差為閥關閉P2=0狀態，△P的最大值。 3)最大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。 可配附件： 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 ZJHM型氣動套筒調節閥外形尺寸mm DN L H H1 質量 φA PN16 PN40 PN64 普通 高溫 PN6 PN16 PN40 PN64 PN6 PN16 PN40 PN64 25 185 197 210 410 560 50 57 70 20 24 285 40 222 235 251 455 620 65 75 85 26 35 50 254 267 286 457 627 70 82 90 30 40 65 276 292 311 610 790 80 92 100 47 66 360 80 298 317 337 622 807 95 100 107 55 78 100 352 368 394 640 850 105 110 117 125 65 99 150 451 473 508 870 1130 132 142 150 172 130 160 470 200 600 650 890 1150 160 170 187 207 175 250 250 730 775 1203 1523 187 202 225 235 350 470 580 300 850 900 1234 1554 220 230 257 265 500 660  ZJHM型氣動套筒調節閥主要零件材料  零件名稱 材料 溫度范圍 閥體上閥蓋 HT200 -20～200℃ ZG230-450 -40～450℃ ZG1Cr18Ni9Ti -250～550℃ ZG0Cr18Ni12Mo2Ti -40～600℃ 閥芯、閥座 1Cr18Ni9 -250～550℃ 0Cr18Ni12Mo2Ti -250～550℃ 填 料 聚四氟乙烯 -40～200℃ 膜 片 丁晴橡膠夾增強滌淪織物   壓縮彈簧 60Si2Mn   膜 蓋 A3 ZJHM型氣動套筒調節閥訂貨須知 訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容： 一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV， 2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性， 5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。 二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。  尼威調節閥相關產品: ZMAN-16D氣動低溫雙座調節閥 ZMAP-16D氣動低溫單座調節閥 ZDLS電子式電動角形高壓調節閥 ZSAP電子式電動頂導向調節閥 ZZYP自力式壓力調節閥 ZJHM型氣動套筒調節閥 ZJHQ、ZJHX氣動薄膜三通調節閥 ZJHN氣動薄膜雙座調節閥 ZMA(B)P型氣動薄膜單座調節閥 ZTRS(ZRS-10K) 氣動衛生型調節閥 ZSHV氣動V型調節球閥 ZSHR氣動O型球閥 電動調節閥 ZDLN電子式電動雙座調節閥 ZDLP電子式電動單座調節閥 ZDLQ ZDLX電子式三通分流調節閥 ZDLT電動調節隔膜閥 ZDRV電動V型調節球閥 ZDJR電動O型切斷球閥 ZDLM電子式電動套筒調節閥 ZAZQ ZAZX電動三通調節閥
