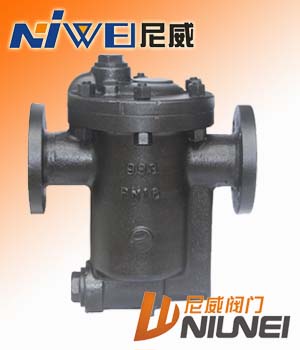

CS45H/983F ER110 ER116 ER120倒吊桶式疏水閥
一、 倒吊桶式疏水閥產品結構特點
1.內腔所有運動部件均為不銹鋼，耐磨損，耐腐蝕。
2.由于蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。
3.浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。
4.倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯后和氣堵。
5.倒置桶式蒸汽疏水閥不受背壓的影響，在高的背壓下能很好地工作。
6.倒置桶式蒸汽疏水閥工作可靠，只有兩個運動部件 ( 杠桿 — 和倒置桶 ) ，故不會產生卡阻。
7.閥座與閥瓣在閥的頂部，閥瓣在開關中可以使污物通過，有良好的自我清洗性 能 , 無污物困擾。
二、 倒吊桶式疏水閥工作原理
倒吊桶式蒸汽疏水閥是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
三、倒吊桶式疏水閥連續排水能量表 (Kg/h)
|
型號
|
880
|
881
881F
81
|
882
882F
82
|
883
883F
83
|
884
884F
84
|
815
815F
85
|
816
816F
|
|
|
0.5
|
240
|
420
|
800
|
1520
|
2500
|
3960
|
7190
|
|
1
|
280
|
470
|
930
|
1750
|
2950
|
4500
|
8600
|
|
2
|
230
|
460
|
930
|
1800
|
3020
|
4500
|
8150
|
|
4
|
280
|
410
|
920
|
2000
|
3050
|
4400
|
8800
|
|
6
|
280
|
380
|
800
|
1560
|
2600
|
4600
|
8000
|
|
8
|
310
|
420
|
900
|
1750
|
2950
|
4900
|
8850
|
|
10
|
260
|
365
|
660
|
1550
|
2550
|
4500
|
8450
|
|
12
|
200
|
380
|
720
|
1730
|
2880
|
4850
|
9000
|
|
15
|
230
|
335
|
560
|
1500
|
2500
|
3000
|
8400
|
|
17
|
250
|
350
|
600
|
1550
|
2600
|
3200
|
8650
|
|
21
|
--
|
240
|
860
|
1200
|
2200
|
3400
|
7200
|
|
25
|
|
250
|
900
|
1300
|
2400
|
2900
|
7800
|
四、倒吊桶式疏水閥結構與尺寸
880-815型倒置桶式蒸汽疏水閥側進側出、附過濾網、 外部尺寸圖
|
|
型號
|
通 徑
|
A
|
B
|
C
|
D
|
最大壓力 kg/cm 2
|
|
880
|
1/2 '' 3/4 ''
|
96
|
76
|
70
|
128
|
25
|
|
881
|
1/2 '' 3/4 '' 1 ''
|
96
|
76
|
100
|
128
|
41
|
|
882
|
3/4 '' 1 ''
|
145
|
94
|
137
|
170
|
25
|
|
883
|
1 '' 1 1/4''
|
180
|
120
|
193
|
202
|
25
|
|
884
|
1 1/4' 1 1/2''
|
203
|
150
|
212
|
232
|
25
|
|
815
|
1 1/2'' 2 ''
|
220
|
148
|
248
|
250
|
25
|
881F-886F型、法蘭、附過濾網、外部尺寸圖
|
|
型號
|
通 徑
|
A
|
B
|
C
|
D
|
最大壓力 kg/cm 2
|
|
881F
|
15. 20 .25
|
96
|
76
|
100
|
170
|
25
|
|
882F
|
20 .25
|
145
|
94
|
137
|
210
|
41
|
|
883F
|
25 .32
|
180
|
121
|
193
|
270
|
25
|
|
884F
|
32 .40
|
203
|
150
|
212
|
320
|
25
|
|
815F
|
40 .50
|
220
|
148
|
248
|
320
|
25
|
|
816F
|
65 .80
|
265
|
489
|
310
|
400
|
25
|
81-86型倒吊桶式疏水閥下進上出式外部尺寸圖
|
|
型號
|
通 徑
|
A
|
B
|
最大壓力 kg/cm 2
|
|
81
|
1/2 ''
|
108
|
162
|
25
|
|
82
|
3/4 '' 1
|
133
|
203
|
25
|
|
83
|
1 ''
|
162
|
273
|
25
|
|
84
|
1 1/4''
|
184
|
314
|
25
|
|
85
|
1 1/2''
|
216
|
380
|
25
|
|
86
|
2 ''
|
260
|
432
|
25
|
