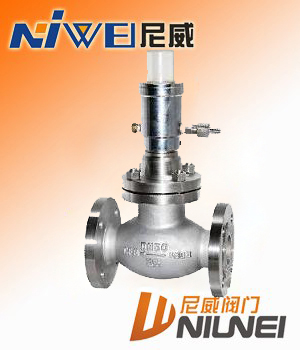

QDY421F-16/40C 液動液氨緊急切斷閥
一、液動液氨緊急切斷閥--概述:
QDY421F-16/40C液動液氨緊急切斷閥結合了截止閥，止回閥和氣動閥門的優點，采用截止閥的升降結構和止回閥防止介質倒流的原理。切斷閥具有極佳的技術性能，低負荷損失和高可靠性，與遠距離手搖油泵配套使用，利用手動液壓控制閥門開啟-關閉。
切斷閥安裝在液氨，燃?xì)鈨?chǔ)罐站或者氣體管道上，以便在管道或儲罐上發生泄漏甚至起火時，工作人員能通過遠距離油泵卸壓，或80℃高溫使（易熔合金）熔化，閥門油缸自動卸壓，閥門迅速關閉而止漏。起到保護人身安全作用，切斷閥是目前化工危險品截流比較理想選擇的產品。
二、液動液氨緊急切斷閥--雙油泵控制多閥工作原理:
管道安裝多只緊急切斷閥應該利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止一只油泵損壞時，閥門不能正常工作。多只緊急切斷閥情況下分別用一只（J23H-40P）針型閥控制。以便維修能夠利用針型閥關閉。
壓力等級：20K 4.0MPa
油缸工作壓力：≤6.0.Mpa
使用溫度： -40~+80℃
油缸使用介質： 混合錠子油 ，變壓器油
使用介質： 天然氣，液化氣，液氨 ,氣體
熔閉時間 ±70℃
關閉時間：≤10秒
油缸開啟壓力：≥2.0MPa
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
閥體：鑄剛，不銹鋼。304,316,316L
彈簧： 50CrVA（彈簧鋼）
油缸， 活塞 ：鉻不銹鋼
類型：常閉式
三、液動液氨緊急切斷閥--安裝尺寸單位:(mm)
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
z-d
|
|
15
|
130
|
215
|
95
|
65
|
45
|
16
|
2
|
4-14
|
|
20
|
150
|
255
|
105
|
75
|
55
|
16
|
2
|
4-14
|
|
25
|
160
|
285
|
115
|
85
|
65
|
16
|
2
|
4-14
|
|
32
|
180
|
300
|
135
|
100
|
78
|
18
|
2
|
4-18
|
|
40
|
200
|
320
|
145
|
110
|
85
|
18
|
2
|
4-18
|
|
50
|
230
|
380
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
65
|
290
|
420
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
80
|
310
|
450
|
195
|
160
|
135
|
22
|
3
|
8-18
|
|
100
|
350
|
520
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
125
|
400
|
558
|
270
|
220
|
188
|
28
|
3
|
8-23
|
|
150
|
480
|
750
|
300
|
250
|
218
|
30
|
3
|
8-25
|
|
200
|
600
|
950
|
360
|
310
|
278
|
34
|
3
|
12-25
|
|
250
|
650
|
1050
|
425
|
370
|
322
|
36
|
3
|
12-30
|
|
300
|
750
|
1120
|
485
|
430
|
390
|
40
|
3
|
16-30
|
四、液動液氨緊急切斷閥--安裝注意事項：
1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2.安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3.緊急切斷閥采用止回閥原理，只能單想截?cái)?，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝方向：高進低出。
4.訂貨須注明法蘭密封面形式，壓力等級及連接標準。 |
