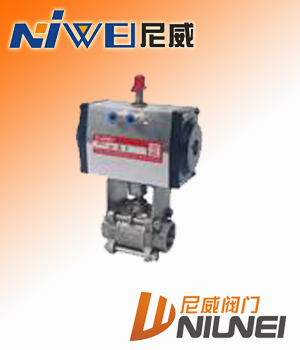

Q611F氣動內螺紋球閥
Q611F氣動內螺紋球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖擊??稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
公稱通徑 DN(mm)
|
6-100
|
公稱壓力 PN(MPa)
|
1.6
|
公稱壓力 PS(MPa)
|
強度試驗
|
2.4
|
密封試驗
|
1.8
|
材料 \ 材料代號
|
C
|
P
|
R
|
主要零件
|
閥體
|
WCB
|
CF8 304
|
CF8M 316
|
球體
|
WCB
|
CF8 304
|
CF8M 316i
|
閥桿
|
2Cr13
|
0Cr18Ni9Ti
|
0Cr17NiMo2
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
填料
|
聚四氟乙烯 柔性石墨
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
適用溫度
|
-28 ℃ -300 ℃
|
氣動裝置
|
型號
|
OBD 系列
|
氣源壓力
|
0.4-0.7MPa
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗檢驗
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|

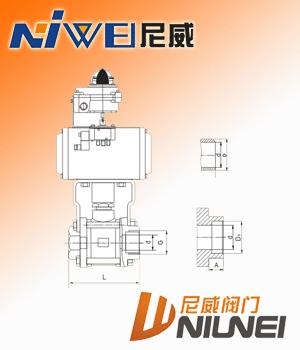

氣動內螺紋球閥安裝尺寸表:
口徑
(mm)
|
尺 寸
|
氣動裝置型號(僅供參考)
|
三段式
|
對焊式
|
承插爆式
|
G
|
L
|
D
|
L
|
d
|
D
|
L
|
d
|
D1
|
A
|
6
|
1/4
|
65
|
11.6
|
65
|
11.6
|
18
|
65
|
11.6
|
14.1~14.3
|
9.5
|
GTD52
|
10
|
3/8
|
65
|
12.7
|
65
|
12.7
|
18
|
65
|
12.7
|
17.55~17.8
|
9.5
|
GTD52
|
15
|
1/2
|
67
|
15
|
67
|
15.8
|
24
|
67
|
15
|
21.7~21.95
|
9.5
|
GTD52
|
20
|
3/4
|
82
|
20
|
82
|
20
|
28
|
82
|
20
|
27.05~27.3
|
11.1
|
GTD63
|
25
|
1
|
91
|
25
|
91
|
25
|
34
|
91
|
25
|
33.8~34.05
|
12.7
|
GTD63
|
32
|
11/4
|
108
|
32
|
108
|
32
|
41
|
108
|
32
|
42.55~42.8
|
14.3
|
GTD83
|
40
|
11/2
|
129
|
38
|
129
|
38
|
49
|
129
|
38
|
48.65~48.9
|
15.89
|
GTD83
|
50
|
2
|
148
|
50
|
148
|
50
|
62
|
148
|
50
|
61.1~61.35
|
17.4
|
GTD83
|
65
|
2
|
186
|
64
|
193
|
64
|
78
|
/
|
/
|
/
|
/
|
GTD110
|
80
|
3
|
206
|
78
|
222
|
78
|
94
|
/
|
/
|
/
|
/
|
GTD110
|
100
|
4
|
240
|
98
|
273
|
98
|
124
|
/
|
/
|
/
|
/
|
GTD127
|
