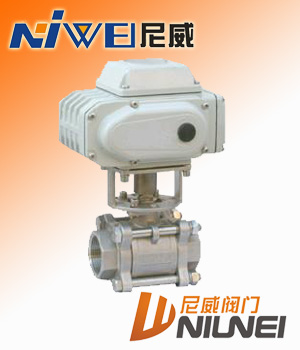

Q911F電動內螺紋球閥
電動內螺紋球閥概述
Q911F型電動絲口球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。

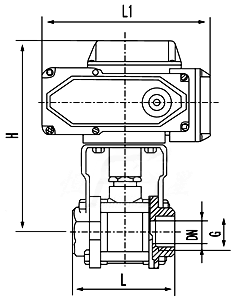

Q911F電動內螺紋球閥外形尺寸 ( mm )
|
接口
|
L
|
L1
|
H
|
d
|
G
|
|
G1/2
|
73
|
104
|
116
|
15
|
1/2”
|
|
G3/4
|
85
|
104
|
121
|
20
|
3/4”
|
|
G1
|
91
|
140
|
139
|
25
|
1”
|
|
G1-1/4
|
112
|
140
|
152
|
32
|
1-1/4”
|
|
G1-1/2
|
120
|
164
|
165
|
40
|
1-1/2”
|
|
G2
|
147
|
190
|
202
|
50
|
2”
|
Q911F電動內螺紋球閥零部件材料
| |
|
1) 軸 Shaft
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
2) 防松螺母 Lock nut
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
3) 壓緊環型螺母 Gland nut ring
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
4) 頂部密封環 至p tight ring
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
5) O環 O-Ring
|
氟橡膠 VITON
|
|
|
|
6) 墊圈 Washer
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
7) 密封圈 Seals
|
聚四氯乙烯 P.T.F.E.
|
|
|
|
8) 閥體 Body
|
不銹鋼 ANSI316
|
1.4408
|
|
|
9) 螺釘 Screws
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
10) 球體 Ball
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
11) 端部 End
|
不銹鋼 ANSI316
|
1.4408
|
