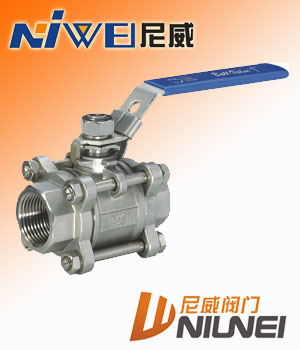

Q11F三片式內螺紋球閥
三片式內螺紋球閥概述
三片式內螺紋球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
一、Q11F三片式內螺紋球閥產品特征
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型：G。NPT。BSPT。BSP。DI259/2999

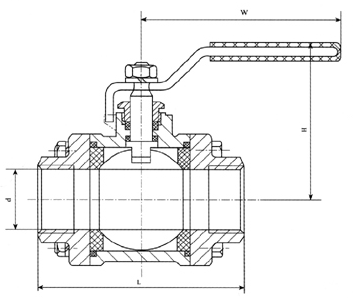

二、Q11F三片式內螺紋球閥主要連接尺寸及重量
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
82
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
W
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
三、Q11F三片式內螺紋球閥主要零件材料
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M
|
碳鋼
|
|
密封圈
|
聚四氟乙烯PTFE
|
碳鋼WCB
|
|
閥蓋
|
不銹鋼CF8M
|
聚四氟乙烯PTFE
|
|
球體
|
不銹鋼SS316
|
不銹鋼SS316
|
|
閥桿
|
不銹鋼SS316
|
不銹鋼CF8M
|
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不銹鋼SS304
|
B8
|
