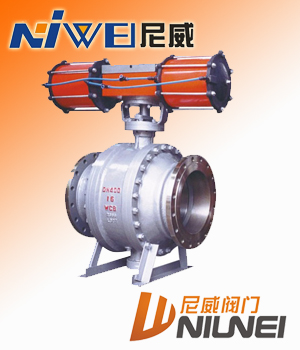

Q647F氣動固定球閥
氣動固定球閥概述
氣動固定球閥，氣動球閥，球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封、氣動固定球閥，氣動球閥，球閥廣泛應用于過程控制系統實現開或關。
氣動固定球閥，氣動球閥，球閥產品型號/技術參數
| 閥類 |
傳動方式 |
連結形式 |
結構形式 |
密封面 |
公稱壓力（MPa） |
閥體材料 |
| 球閥 |
6-氣動
6s-氣動帶手動 |
4-法蘭式
|
固定球直通 |
F-氟塑料
H-合金鋼
PPL |
1.6
2.5
4.0
6.4 |
按表內閥體
材料代號 |
| 公稱通徑DN（mm） |
50-500 |
| 材料\\\\材料代號 |
C |
P |
R |
主
要
零
件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 球板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
| 閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
| 密封圈 |
增強聚四氟乙烯 對位聚笨 |
| 填料 |
聚四氟乙烯 柔性石墨 |
適
用
工
況 |
適用介質 |
水、蒸汽、油品
|
硝酸類 |
醋酸類 |
| 適用溫度 |
-28℃～300℃ |
| 控制型式 |
雙作用/單作用 |
| 作用型式 |
切斷/調節 |
| 輸入信號 |
電信號：0～10mA、-4～10mA 氣信號20～100kPa |
| 回信電壓 |
AC220V/DC24V |
| 工作介質 |
凈化壓縮壓氣 |
| 執行器 |
型號 |
GT系列、HY系列、AW系列、ZSH系列等 |
| 氣源壓力 |
0.4～0.7MPa |

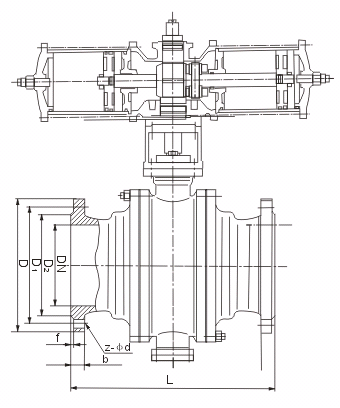

氣動固定球閥，氣動球閥，球閥安裝尺寸表
| 公稱通徑DN（mm） |
尺 寸 |
執行器型號 |
| 1.6MPa |
2.5MPa |
4.0MPa |
| L |
D |
D1 |
B |
Z-φD |
L |
D |
D1 |
B |
Z-φD |
L |
D |
D1 |
B |
Z-φD |
| 50 |
203 |
160 |
125 |
16 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
可選配GTD/GTE、
AW/AWS、HY、
ZSH系列執行器
（以上選配僅供參選
具體選用根據實際要求） |
| 65 |
222 |
180 |
146 |
18 |
4-18 |
241 |
180 |
145 |
22 |
8-18 |
241 |
180 |
145 |
22 |
8-18 |
| 80 |
241 |
195 |
160 |
20 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
| 100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
305 |
230 |
190 |
24 |
8-23 |
| 125 |
356 |
245 |
210 |
22 |
8-18 |
381 |
270 |
220 |
28 |
8-25 |
381 |
270 |
220 |
28 |
8-25 |
| 150 |
394 |
280 |
240 |
24 |
8-23 |
403 |
300 |
250 |
30 |
8-25 |
403 |
300 |
250 |
30 |
8-25 |
| 200 |
457 |
335 |
295 |
26 |
12-23 |
502 |
360 |
310 |
34 |
12-25 |
502 |
375 |
320 |
38 |
12-30 |
| 250 |
533 |
405 |
355 |
30 |
12-25 |
586 |
425 |
370 |
36 |
12-30 |
|
|
|
|
|
| 300 |
610 |
460 |
410 |
30 |
12-25 |
648 |
485 |
430 |
40 |
16-30 |
|
|
|
|
|
| 350 |
686 |
520 |
470 |
34 |
16-25 |
762 |
550 |
490 |
44 |
16-34 |
|
|
|
|
|
| 400 |
762 |
580 |
525 |
36 |
16-30 |
838 |
610 |
550 |
48 |
16-34 |
|
|
|
|
|
| 450 |
864 |
640 |
585 |
40 |
20-30 |
914 |
660 |
600 |
50 |
20-34 |
|
|
|
|
|
| 500 |
914 |
705 |
650 |
44 |
20-34 |
991 |
730 |
660 |
52 |
20-41 |
|
|
|
|
|
