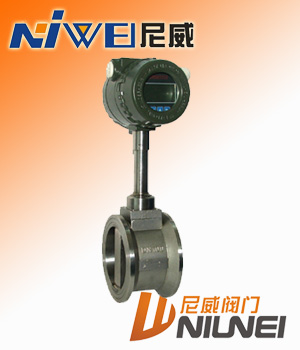

LUGB渦街流量計
一、渦街流量計概述
LUGB型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。
二、 渦街流量計儀表特點與用途
特點：
n 無可動部件，長期穩定，結構簡單便于安裝和維護
n 采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能
n 采用超低功耗單片微機技術，1節3.6V10AH鋰電池可使用5年以上
n 由軟件對儀表系數非線性進行修正，提高測量精度
n 壓力損失小，量程范圍寬
n 采用EEPROM對累積流量進行掉電保護，保護時間大于10年
用途：
本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
三、渦街流量計技術參數
|
公稱通經（mm）
|
15，20，25，40，50，65，80，100，125，150，200，250，300
|
|
儀表材質
|
1Cr18Ni 9Ti
|
|
公稱壓力（Mpa）
|
PN1.6Mpa；PN2.5Mpa； PN4.0Mpa
|
|
被測介質溫度（℃）
|
－40～+250℃ ；－40～+350℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
|
|
精度等級
|
測量液體：示值的±0.5
測量氣體或蒸汽：示值的±1.0、±1.5
|
|
量程比
|
1:10；1:15
|
|
阻力損失系數
|
Cd<2.6
|
|
輸出信號
|
傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器：兩線制4 ~ 20mADC電流信號
|
|
供電電源
|
傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.6V鋰電池
|
|
信號傳輸線
|
STVPV3×0.3（三線制），2×0.3（二線制）
|
|
傳輸距離
|
≤500m
|
|
信號線接口
|
內螺紋M20×1.5
|
|
防爆等級
|
ExdIIBT6
|
|
防護等級
|
IP65
|
|
允許振動加速度
|
1.0g
|
