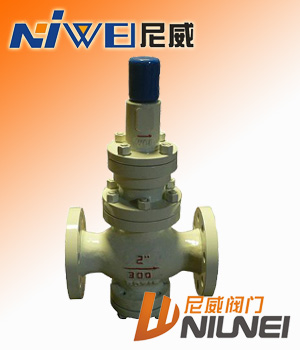

Y43H/Y型先導活塞式蒸汽減壓閥

蒸汽減壓閥結構特點和用處： 　　蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 　　主產品主要用于蒸汽管路，起減壓穩壓作用。

蒸汽減壓閥主要技術參數和性能指標： 公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24 密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5 壓力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0 滲漏量   GB12245-1989 *：殼體試驗不包括膜片、頂蓋

蒸汽減壓閥主要零件材料： 零件名稱 零件材料 閥體 閥蓋 底蓋 WCB 閥座 閥盤 2Cr13 缸套 2Cr13/25(鍍硬鉻) 活塞 2Cr13/銅合金 活塞環 合金鑄鐵 導閥座 導閥桿 2Cr13 膜片 1Cr18Ni9Ti 主閥彈簧 50CrVA 導閥主彈簧 50CrVA 調節彈簧 60Si2Mn

蒸汽減壓閥流量系數(Cv)：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

蒸汽減壓閥外形尺寸(PN1.6-4.0)：　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 公稱通徑 DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 295 90 20 160 180 312 89 25 180 200 315 101 32 200 220 320 107 40 220 240 325 113 50 250 270 335  120 65 260 280 340 125 80 310 330 360 140  100 350 380 390 150  125 400 450 415 190 150 450 500 440 205 200 500 550 475  220 250 600 545 270 300 800 575 335 350 850 650 390 400 900 705 705

蒸汽減壓閥外形尺寸(PN6.4-16.0)：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 公稱通徑 DN 外 形 尺 寸 L H Hl 6.4MPa 10.0/16.0MPa 15 180 180 305 105 20 180 200 340 105 25 200 220 370 110 32 220 230 380 125  40 240 240 395 130 50 270 300 405 135 65 300 340 410 145 80 330 360 445 170 100 380 455 175 125 450 504 245 150 500 555  280 200 560 581 310
