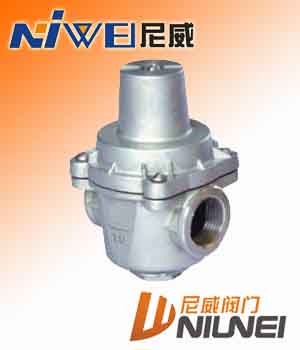

YZ11X不銹鋼支管式減壓閥
支管減壓閥 用途
本公司生產的水用減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。
支管減壓閥特點
霜凍損壞，在寒冷地區應注意保溫。
1. 水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
2. 彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
3. 旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝亮度通管為宜。
支管減壓閥工作原理
出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。
支管減壓閥結構
采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。 耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。 出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。 極佳的水力特性，壓力損失小，減壓比可達成10：1以上。 可滿足多種減壓要求，特別適用于支管減壓系統。
支管減壓閥主要技術參數
|
類型
|
型號
|
公稱壓力
PN（MPa）
|
公稱通徑
DN（MPa）
|
連接形式
|
閥體材料
|
出口壓力（MPa）
|
工作℃
|
|
支管減壓閥
|
YZ11X-16T
YZ11X-25T
|
1.6，2.5
|
15~50
|
內螺紋
|
青鋼
|
0.05~0.6（可調）
|
80
|
|
YZ11X-16P
YZ11X-25P
|
不銹鋼
|
支管減壓閥主要尺寸
|
公稱通徑DN（MPa）
|
尺寸（MM）
|
重量（Kg）
|
|
MM
|
in
|
A
|
B
|
C
|
φG
|
|
15
|
1/2
|
31
|
60
|
76.5
|
59
|
1.2
|
|
20
|
3/4
|
31
|
75
|
76.5
|
73
|
1.2
|
|
25
|
1
|
36
|
88
|
85
|
81
|
1.4
|
|
32
|
11/4
|
42
|
93
|
98
|
81
|
1.5
|
|
40
|
11/2
|
45
|
98
|
102
|
85
|
2
|
|
50
|
2
|
54
|
130
|
117
|
98
|
2.65
|
