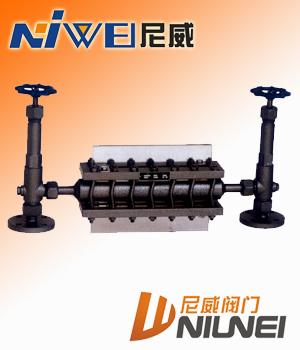

HG5-1422-81防霜式玻璃板液位計
防霜液位計產品概述
HG5-1422-81防霜液位計是按原化工部HG5-1422-81標準生產的。是用于化工、石油等工業低溫設備的液位指示本液位計裝有防霜翅片，從而可以透過防霜翅片清晰地觀察到本體中的液位。液位計兩端裝有針形閥，當玻璃板因發生意外事故而破裂時，針形閥能在容器壓力的作用下自動關閉，以阻止容器內介質繼續大量外流。針形閥采用長頸結構，使閥門具有一定的絕熱性能從而減少閥門的冷量損失。
防霜液位計結構圖
防霜液位計型號、規格及標記
|
產品規格及型號
|
圖號
|
|
防霜液面計Ⅰ PN1.6 L=580
|
HG5-1422-81-1
|
|
L=920
|
-2
|
|
L=1260
|
-3
|
|
L=1600
|
-4
|
|
L=1940
|
-5
|
|
防霜液面計Ⅱ PN1.6 L=580
|
-6
|
|
L=920
|
-7
|
|
L=1260
|
-8
|
|
L=1600
|
-9
|
|
L=1940
|
-10
|
|
防霜液面計Ⅲ PN1.6 L=580
|
-11
|
|
L=920
|
-12
|
|
L=1260
|
-13
|
|
L=1600
|
-14
|
|
L=1940
|
-15
|
|
防霜液面計Ⅳ PN1.6 L=580
|
-16
|
|
L=920
|
-17
|
|
L=1260
|
-18
|
|
L=1600
|
-19
|
|
L=1940
|
-20
|
防霜液位計產品規格及型號附表
|
產品規格及型號
|
圖號
|
|
防霜液面計Ⅰ PN1.6 L=580
|
HG5-1422-81-21
|
|
L=920
|
-22
|
|
L=1260
|
-23
|
|
L=1600
|
-24
|
|
L=1940
|
-25
|
|
防霜液面計Ⅱ PN1.6 L=580
|
-26
|
|
L=920
|
-27
|
|
L=1260
|
-28
|
|
L=1600
|
-29
|
|
L=1940
|
-30
|
|
防霜液面計Ⅲ PN1.6 L=580
|
-31
|
|
L=920
|
-32
|
|
L=1260
|
-33
|
|
L=1600
|
-34
|
|
L=1940
|
-35
|
|
防霜液面計Ⅳ PN1.6 L=580
|
-36
|
|
L=920
|
-37
|
|
L=1260
|
-38
|
|
L=1600
|
-39
|
|
L=1940
|
-40
|
防霜液位計主要技術參數
|
液面計法蘭標準
|
HG20592～20637-97
|
|
上下針型閥的自動關閉壓力
|
≥0.2MPa
|
|
連接法蘭采用
|
PN6.4 DN25
|
|
液面計公稱壓力
|
4.0MPa
|
|
連接法蘭采用
|
PN2.5 DN25
|
|
液面計公稱壓力
|
1.6MPa
|
|
液面計公稱長度
|
580、920、1260、1940mm
|
|
使用溫度℃
|
主體材料
|
翅片高度H(mm)
|
涂色標志
|
|
材料類別
|
材料牌號
|
|
-20～0
-40～21
-70～41
-160～71
|
Ⅰ
Ⅱ
Ⅲ
Ⅳ
|
20
16Mn
09Mn2V
1Cr18Ni9Ti
|
50
100
150
200
|
灰
紫
深藍
淺藍
|
防霜液位計結構原理
應用玻璃板液位計測量介質液位均為連通其原理。防霜液位計除這一原理外，還應用物理學中溫度梯度原理解決防霜問題，即當有一傳遞溫度的材料接觸低溫源時，離低溫源越遠的地方，其溫度越接近于周圍環境溫度，這就有效地解決了防霜問題。如果導溫材料為透明的，這就解決了讀數問題。HG5型防霜式玻璃板液位計上裝有兩塊透明的有機玻璃翅片就是基于這原理而設置的，在翅片上即可顯示容器的實際液位。
防霜液位計特 點
● 防霜型使用安全、耐用。
● 防霜式玻璃板型結構簡單、維修方便。
● 防霜玻璃板型直讀式、讀數精確、可靠。
訂貨須知
● 液面計型號規格 ● 測量范圍 ● 工作壓力、溫度 ● 液面計材質 ● 特殊要求協商 ● 液位計是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。
