油密封旋塞閥概述
X47W油密封旋塞閥在閥體和旋塞上有油槽，在旋轉柄上可注入密封脂的止回閥，靠注入密封脂加強密封性能。X47W油密封旋塞閥的閥體和閥蓋連接采用螺栓，閥體和閥蓋間有調整墊，該調整墊既要保證閥體與閥蓋的密封，又要保證旋塞和閥體間密封性能。 X47W油密封旋塞閥適用于石油、天然氣等管道。

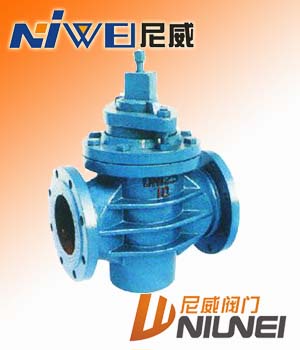

X47W油密封旋塞閥
油密封旋塞閥主要性能規范
| 公稱壓力PN(MPa) |
試驗壓力PS(MPa) |
工作壓力P（MPa） |
適用介質 |
適用溫度(℃)聚四氟乙烯 |
| 殼體 |
密封 |
| 1.0 |
1.5 |
1.1 |
1.0 |
煤氣、油品 |
≤100 |

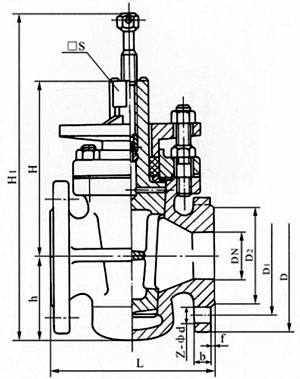

油密封旋塞閥主要尺寸
|
公稱通徑
DN（mm）
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
□S
|
z-φd
|
H1
|
|
50
|
170
|
160
|
125
|
100
|
32
|
4╳φ18
|
315
|
|
65
|
220
|
180
|
145
|
120
|
36
|
4╳φ18
|
360
|
|
80
|
250
|
195
|
160
|
135
|
46
|
4╳φ18
|
455
|
|
100
|
300
|
215
|
180
|
155
|
50
|
8╳φ18
|
500
|
|
125
|
350
|
245
|
210
|
185
|
55
|
8╳φ18
|
510
|
|
150
|
400
|
280
|
240
|
210
|
60
|
8╳φ23
|
605
|
|
200
|
450
|
335
|
295
|
265
|
60
|
8╳φ23
|
760
|
|
250
|
530
|
390
|
350
|
320
|
85
|
12╳φ23
|
800
|
|
300
|
580
|
440
|
400
|
368
|
100
|
12╳φ23
|
820
|
油密封旋塞閥主要零件材料
| 零件名稱 |
閥體、塞子 |
填料 |
墊片 |
| 材料 |
灰鑄鐵 |
橡膠石棉盤根 |
橡膠石棉板 |
